Guia de Rugosidade Superficial Explicado com Parâmetros e Medição Chave

O que é a rugosidade da superfície e por que é importante

A rugosidade da superfície refere-se à textura em pequena escala da superfície de um material, medida pelos desvios verticais da sua forma ideal. No fabrico, a rugosidade da superfície desempenha um papel crucial porque afeta diretamente a forma como as peças se encaixam, funcionam e duram.

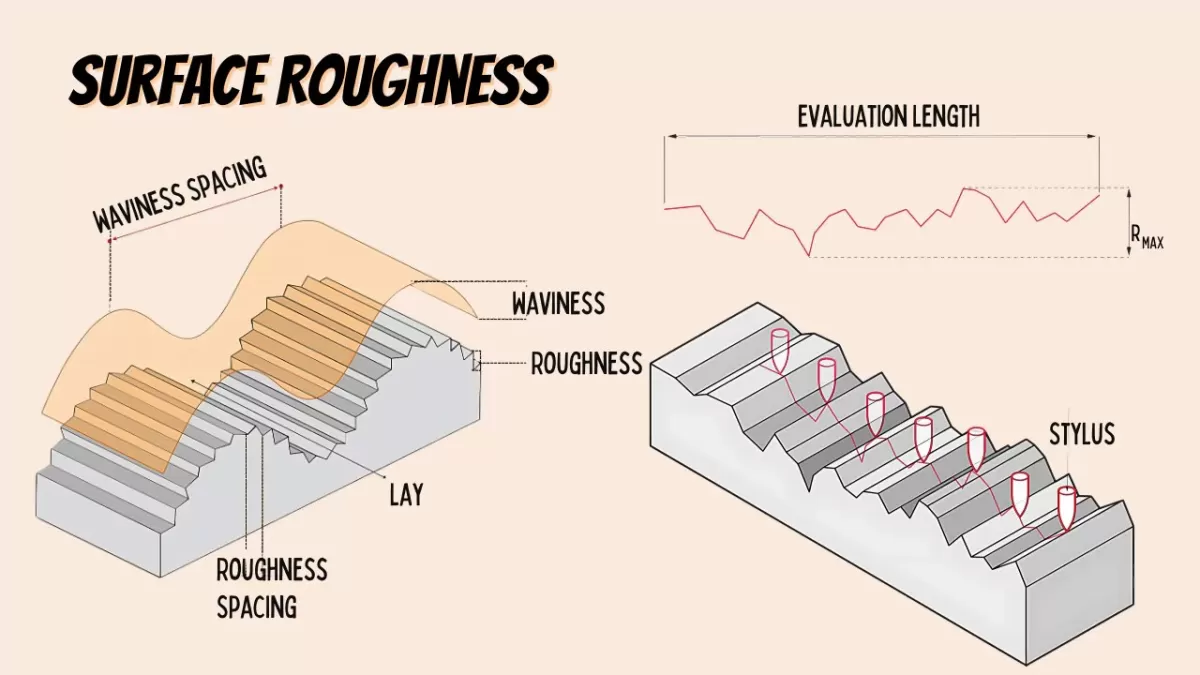

Compreender a textura da superfície significa analisar três componentes principais:

• Rugosidade: As irregularidades finas e densamente espaçadas.
• Ondulação: Desvios de superfície maiores e mais espaçados.
• Direção das marcas: A direção ou padrão da textura da superfície.

Estes elementos impactam mais do que apenas a aparência. A rugosidade da superfície influencia o desempenho do produto, afetando o atrito, a resistência ao desgaste e até a corrosão. Em indústrias como a aeroespacial, automóvel e dispositivos médicos, o acabamento superficial correto garante durabilidade, segurança e qualidade estética.

O maquinação CNC exige um controlo preciso sobre a rugosidade da superfície, porque mesmo pequenos desvios podem causar falhas nas peças, problemas de montagem ou mau funcionamento. O controlo preciso da rugosidade garante que os componentes cumprem tolerâncias apertadas e funcionam de forma fiável nas suas aplicações pretendidas.

Compreender os parâmetros de rugosidade da superfície

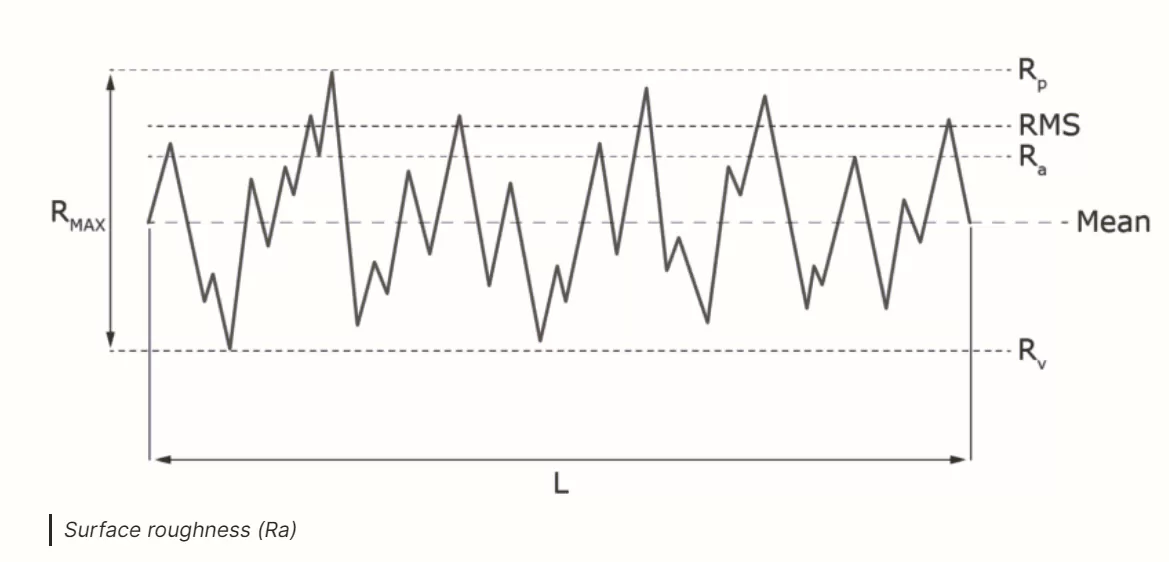

Ao falar sobre a rugosidade da superfície, vários parâmetros-chave surgem frequentemente: Ra, Rz, Rq e Sa. Estes ajudam a descrever a textura de uma superfície após o maquinação.

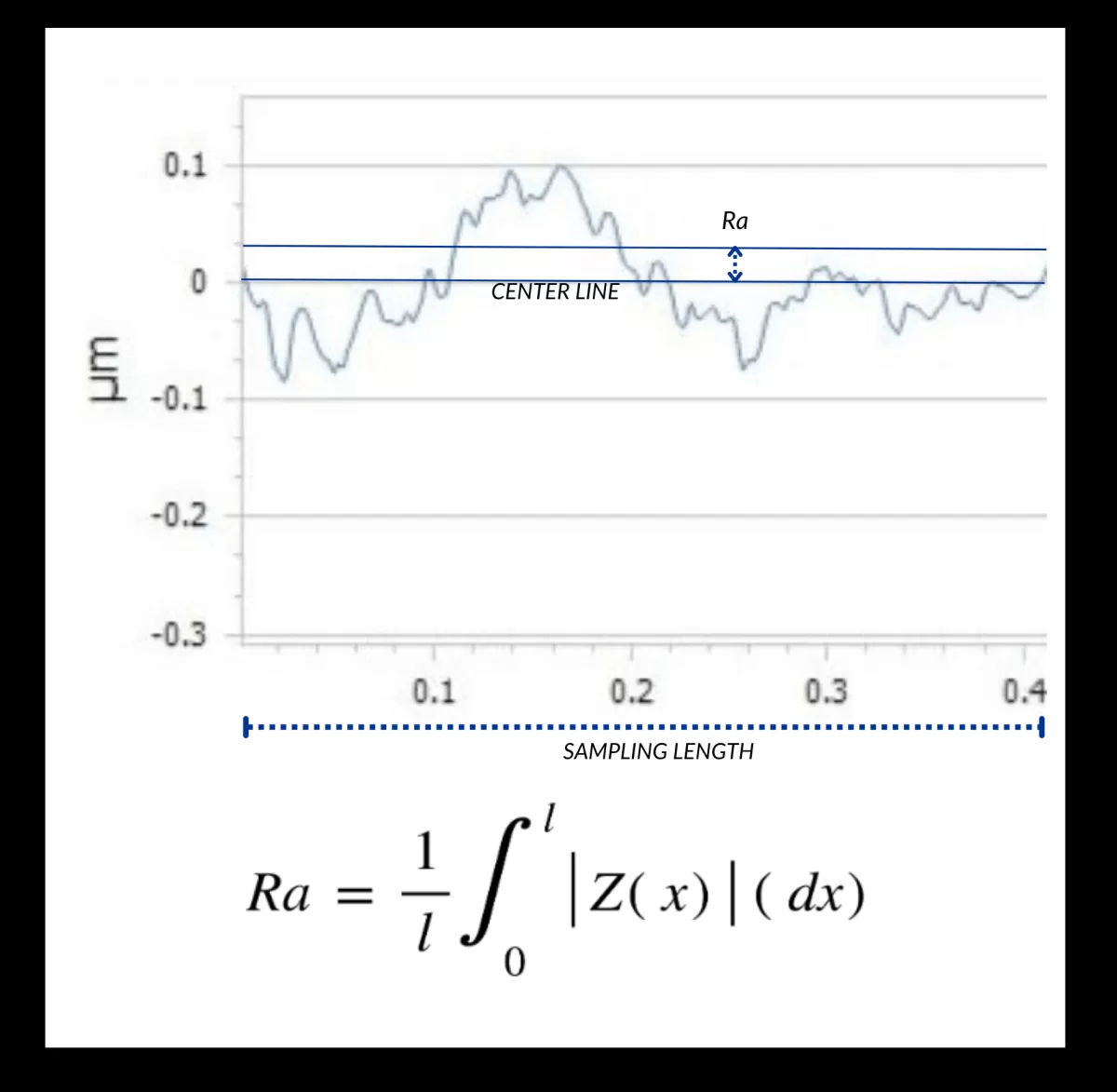

• Ra (Rugosidade Média): Esta é a medição mais comum. Calcula as diferenças médias de altura numa superfície numa linha 2D reta.
• Rz (Altura Máxima Média): Mede a média dos picos mais altos e dos vales mais baixos ao longo de um determinado comprimento, fornecendo informações sobre variações extremas da superfície.
• Rq (Rugosidade Média Quadrática)É semelhante a Ra, mas usa a raiz quadrada da média dos desvios quadrados, tornando-o mais sensível a irregularidades maiores.
• Sa (Altura Média Aritmética)Ao contrário dos outros, Sa é uma medição 3D que avalia a rugosidade numa área, não apenas numa linha.

A diferença entre as medições de rugosidade de superfície 2D e 3D é importante. Medições 2D (como Ra, Rz e Rq) analisam a textura da superfície ao longo de uma linha, o que se adequa a muitas verificações de qualidade de maquinação CNC. Mas Parâmetros 3D como Sa oferecem uma imagem mais completa, avaliando toda a área da superfície, o que é útil para geometrias complexas e peças de alta precisão.

Estes parâmetros têm um impacto direto nos resultados da maquinação CNC. Por exemplo, a rugosidade escolhida afeta o desgaste da ferramenta, a velocidade de maquinação e a função da peça, incluindo a forma como as peças se encaixam ou parecem. É por isso que as indústrias seguem normas como a ISO 4287, que define os parâmetros de rugosidade e os métodos de medição, e a ASME B46.1, que define as normas de textura de superfície em Portugal.

Compreender estes parâmetros ajuda-o a comunicar eficazmente com a sua oficina CNC, garantindo que as suas peças cumprem os requisitos exatos de acabamento de superfície para desempenho e durabilidade. Para uma visão mais aprofundada, consulte o nosso bom acabamento de superfície para peças maquinadas CNC.

Como Medir a Rugosidade da Superfície

Medir a rugosidade da superfície é fundamental para garantir que as suas peças maquinadas por CNC cumpram os padrões de qualidade. Existem duas formas principais de o fazer: métodos de contacto e sem contacto.

Métodos de Contacto

• Perfilómetros baseados em stylus são os mais comuns aqui. Usam uma agulha minúscula que traça fisicamente a superfície para registar a rugosidade.
• Prós: Precisos para muitas superfícies, relativamente acessíveis e amplamente aceites na indústria.
• Contras: Não podem ser usados em materiais muito macios ou delicados, pois o stylus pode danificar a superfície. Além disso, são mais lentos e podem perder detalhes muito finos em áreas grandes.

Métodos Sem Contacto

• Perfilometria ótica e digitalização a laser usam luz ou lasers para digitalizar a superfície sem a tocar.
• Prós: Rápido, seguro para materiais delicados ou macios e pode cobrir áreas maiores rapidamente. As medições 3D são mais fáceis de obter aqui.
• Contras: Equipamento mais caro e pode ser sensível à refletividade ou transparência da superfície.

Escolher o Método Certo para Peças CNC

• Para peças CNC de precisão onde a integridade da superfície é crítica, os perfilómetros de ponta de contacto são uma escolha fiável.
• Se precisar de inspeção rápida ou trabalhar com materiais mais macios, os métodos sem contacto podem poupar tempo e reduzir o risco de danos.
• Considere o material, o tamanho e os requisitos de acabamento da sua peça ao selecionar a sua ferramenta de medição para obter os melhores resultados.

Usar a medição correta da rugosidade da superfície ajuda a garantir que as suas peças tenham um bom desempenho e uma ótima aparência.

Tabela e Normas de Rugosidade da Superfície

Os gráficos de rugosidade da superfície são ferramentas essenciais para compreender e controlar o acabamento de peças maquinadas. Medições comuns como Ra (rugosidade média), Rz (altura média pico-a-vale) e RMS (raiz quadrada média) fornecem números claros que descrevem a textura de uma superfície.

Na indústria de maquinação CNC, a rugosidade da superfície geralmente situa-se dentro de uma gama de cerca de 3,2 a 0,4 micrómetros (µm) Ra. Esta gama cobre tudo, desde acabamentos de máquinas padrão a peças de alta precisão que exigem superfícies muito lisas.

Como Usar Gráficos de Rugosidade da Superfície para Controlo de Qualidade

• Compare as medições reais com os valores do gráfico para verificar se a sua peça cumpre as especificações.
• Compreender Ra vs. Rz: Ra é amplamente utilizado, mas Rz fornece detalhes extras sobre extremos de pico e vale.
• Siga os padrões da indústria como as normas ISO 4287 e ASME B46.1 para medição e comunicação consistentes entre fornecedores e clientes.

Ao consultar estas tabelas, pode identificar rapidamente problemas e garantir que as suas peças correspondem à textura de superfície necessária para um desempenho ideal.

Para sua conveniência, pode descarregar um tabela de rugosidade da superfície que ajuda a simplificar este processo e mantém o controlo de qualidade direto.

Fatores que afetam a rugosidade da superfície no maquinagem CNC

Obter a rugosidade de superfície certa começa com a compreensão do que a influencia durante a maquinagem CNC. Aqui estão os principais fatores:

Seleção e condição da ferramenta

• Ferramentas de corte afiadas e bem conservadas produzem acabamentos mais suaves.
• Ferramentas gastas ou danificadas causam superfícies ásperas e imperfeições.

Parâmetros de Maquinação

• Velocidade de corte: Velocidades mais altas geralmente melhoram o acabamento da superfície, mas podem aumentar o desgaste da ferramenta.
• Taxa de avanço: Taxas de avanço mais lentas geralmente proporcionam melhor qualidade de superfície.
• Profundidade de corte: Cortes mais rasos ajudam a reduzir a rugosidade da superfície, especialmente em detalhes finos.

Propriedades do Material

• A dureza e a estrutura do grão afetam a forma como o material responde ao corte.
• Materiais mais macios podem borrar, enquanto os mais duros podem levar à vibração da ferramenta, ambos impactando o acabamento.

Utilização de Líquido de Refrigeração e Gestão de Aparas

• O fluxo adequado de líquido de refrigeração reduz o calor e elimina as aparas, evitando riscos e marcas de queimaduras.
• Gerir as aparas de forma eficaz evita o reprocessamento, o que pode danificar a superfície.

Em suma, equilibrar estes fatores é essencial para obter uma rugosidade de superfície de maquinação CNC precisa que satisfaça as suas necessidades de qualidade.

Obtenção de Rugosidade de Superfície Ótima com Maquinação CNC

Obter a melhor rugosidade de superfície na maquinação CNC resume-se a algumas práticas essenciais durante a fresagem e torneamento. Manter as ferramentas afiadas e utilizar as velocidades e avanços de corte corretos ajuda a produzir acabamentos mais suaves logo na máquina. A pressão consistente da ferramenta e evitar vibrações também são cruciais para minimizar as imperfeições da superfície.

As etapas de pós-processamento podem levar o seu acabamento de superfície ainda mais longe. A retificação, o polimento e a galvanização são técnicas comuns para refinar a rugosidade e melhorar a durabilidade ou a estética. Estas etapas acrescentam valor, especialmente para peças que necessitam de tolerâncias apertadas ou apelo estético.

Na HYCNC, focamo-nos na precisão ao longo de todo o processo. Desde a escolha das ferramentas certas até à utilização de equipamentos CNC avançados, controlamos todos os detalhes para fornecer acabamentos de superfície de primeira qualidade. O nosso controlo de qualidade segue as rigorosas normas ISO e ASME, para que obtenha consistência sempre.

Por exemplo, trabalhámos recentemente em componentes aeroespaciais onde acabamentos de superfície lisos são críticos para a eficiência aerodinâmica. Ao combinar parâmetros de maquinagem ajustados com polimento direcionado, alcançámos superfícies bem dentro da gama de rugosidade exigida, melhorando tanto o desempenho quanto a vida útil.

Se pretende acabamentos de superfície precisos e fiáveis nas suas peças CNC, a HYCNC está pronta para fornecer soluções adaptadas às suas necessidades.

Desafios Comuns e Soluções na Rugosidade da Superfície

Na maquinagem CNC, os problemas de rugosidade da superfície geralmente vêm de problemas como vibração da ferramenta, vibrações ou expansão do material durante o corte. Esses fatores podem deixar marcas indesejadas e texturas irregulares nas suas peças.

Aqui estão algumas dicas rápidas para reduzir as imperfeições da superfície:

• Mantenha as ferramentas afiadas para evitar arrastar ou rasgar a superfície
• Use velocidades e avanços de corte adequados para minimizar as vibrações
• Fixe bem a peça de trabalho para evitar movimentos
• Controlar a temperatura durante a maquinação para reduzir a expansão do material
• Aplicar o líquido de refrigeração adequado para remover aparas e arrefecer a zona de corte

Na HYCNC, vamos um passo além com ferramentas avançadas, incluindo a previsão da rugosidade da superfície orientada por IA. Isto ajuda-nos a antecipar problemas antes que aconteçam e a ajustar os processos em tempo real para os acabamentos mais suaves. Esta abordagem proativa significa menos defeitos e acabamentos de superfície de melhor qualidade para as suas peças sempre.

Aplicações da Rugosidade Superficial em Setores Chave

A rugosidade superficial desempenha um papel importante em vários setores chave, impactando tanto o desempenho quanto a qualidade.

Aeroespacial

Os acabamentos de superfície lisos são cruciais para as peças aeroespaciais. Ajudam a reduzir o arrasto e a melhorar a eficiência aerodinâmica, levando a uma melhor economia de combustível e desempenho geral.

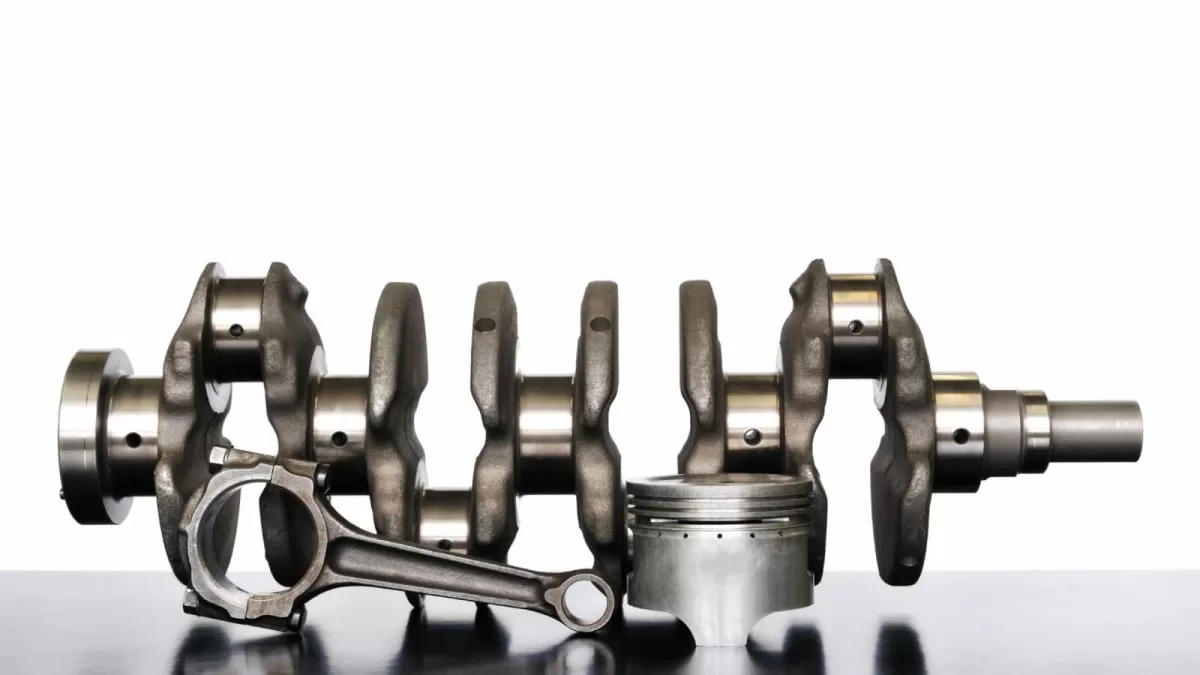

Automóvel

No mundo automóvel, a rugosidade da superfície afeta tanto a durabilidade como o aspeto. Uma superfície com um acabamento fino ajuda as peças a durar mais tempo e mantém os veículos com um aspeto elegante e polido.

Médico

Para implantes e instrumentos médicos, a rugosidade da superfície tem a ver com segurança e biocompatibilidade. A textura certa ajuda os implantes a integrar-se no corpo e garante que as ferramentas médicas funcionam de forma fiável sem causar danos.

Eletrónica

Na eletrónica, controlar a rugosidade da superfície ajuda a reduzir a resistência elétrica, especialmente em componentes semicondutores. Isto melhora a eficiência e a fiabilidade do dispositivo.

Independentemente do setor, compreender e controlar o acabamento da superfície é fundamental para fabricar peças que desempenhem bem a sua função e durem mais tempo.

Porquê escolher a HYCNC para acabamentos de superfície de precisão

Na HYCNC, trazemos anos de experiência em maquinação CNC para cada projeto, garantindo que as suas peças obtêm a rugosidade e o acabamento de superfície precisos de que necessita. Utilizamos equipamentos avançados, incluindo as mais recentes fresadoras e tornos CNC, juntamente com processos de controlo de qualidade de última geração que detetam quaisquer imperfeições na superfície numa fase inicial.

A nossa equipa compreende a importância de cumprir normas rigorosas do setor. É por isso que seguimos de perto as diretrizes de rugosidade de superfície ISO e ASME, para que possa confiar que as suas peças terão um desempenho fiável e um ótimo aspeto. Quer necessite de tolerâncias apertadas ou de acabamentos lisos, a HYCNC oferece resultados consistentes sempre.

Se procura soluções de maquinação personalizadas com foco em acabamentos de superfície de precisão, contacte a HYCNC hoje mesmo. Estamos prontos para ajudar a otimizar o desempenho das suas peças com a textura de superfície certa, adaptada às suas necessidades de indústria e aplicação.

Perguntas Frequentes

Qual é a diferença entre Ra e Rz

Ra mede a rugosidade média da superfície, dando um valor geral simples de quão suave é uma superfície. Rz, por outro lado, analisa a altura média pico-a-vale ao longo de um comprimento de amostragem, pelo que capta melhor a rugosidade extrema. Ambos são importantes, mas Ra é mais comummente usado para verificações rápidas, enquanto Rz dá uma imagem mais profunda para um controlo preciso.

Como é que a rugosidade da superfície afeta o desempenho das peças CNC

A rugosidade da superfície afeta diretamente a forma como as peças se encaixam, movem e desgastam ao longo do tempo. Uma superfície mais rugosa pode causar maior fricção, reduzir a durabilidade e até afetar a estética da peça. Para componentes maquinados CNC, manter tolerâncias apertadas de rugosidade da superfície garante melhor desempenho, maior vida útil e cumprimento das normas da indústria.

Quais são as melhores ferramentas para medir a rugosidade da superfície

Existem dois tipos principais:

• Métodos de contacto como os perfilómetros de ponta são amplamente utilizados pela sua precisão e fiabilidade na maioria das superfícies.
• Métodos sem contacto como os perfilómetros óticos ou scanners laser oferecem medições mais rápidas e de alta resolução e funcionam bem quando o contacto não é uma opção.
  A escolha da ferramenta certa depende do tamanho, forma e precisão necessária da sua peça.

Como pode a HYCNC ajudar a melhorar o acabamento superficial da minha peça?

Na HYCNC, utilizamos equipamentos avançados de maquinação CNC combinados com um controlo de qualidade rigoroso baseado nas normas ISO e ASME. A nossa equipa ajusta a seleção de ferramentas, as definições de maquinação e utiliza o pós-processamento, como o polimento, para atingir os objetivos exatos de rugosidade da superfície. Entregámos com sucesso acabamentos suaves e precisos para peças aeroespaciais, automóveis e médicas, garantindo que as suas peças não só cumprem como excedem as expectativas. Contacte-nos para obter um plano de acabamento superficial personalizado e adaptado às suas necessidades.
