3B Baskılı Menteşeler Kılavuzu Dayanıklı Tasarımlar ve Özel Çözümler

3D Baskılı Menteşeler Nelerdir

3 boyutlu baskılı menteşeler, iki parça arasında izin vermek için eklemeli üretim teknikleri kullanılarak oluşturulan fonksiyonel bileşenlerdir. İşleme veya kalıplama yoluyla yapılan geleneksel menteşelerin aksine, 3 boyutlu baskılı menteşeler hızla üretilebilir ve benzersiz tasarımlara tam olarak uyacak şekilde özelleştirilebilir.

Üç ana 3 boyutlu baskılı menteşe türü vardır:

Canlı menteşeler kırılmadan tekrar tekrar bükülen ince, esnek malzeme bölümleridir. Mekanik parçalardan ziyade malzemenin esnekliğine güvenirler, bu da onları hafif veya düşük stresli uygulamalar için ideal hale getirir.

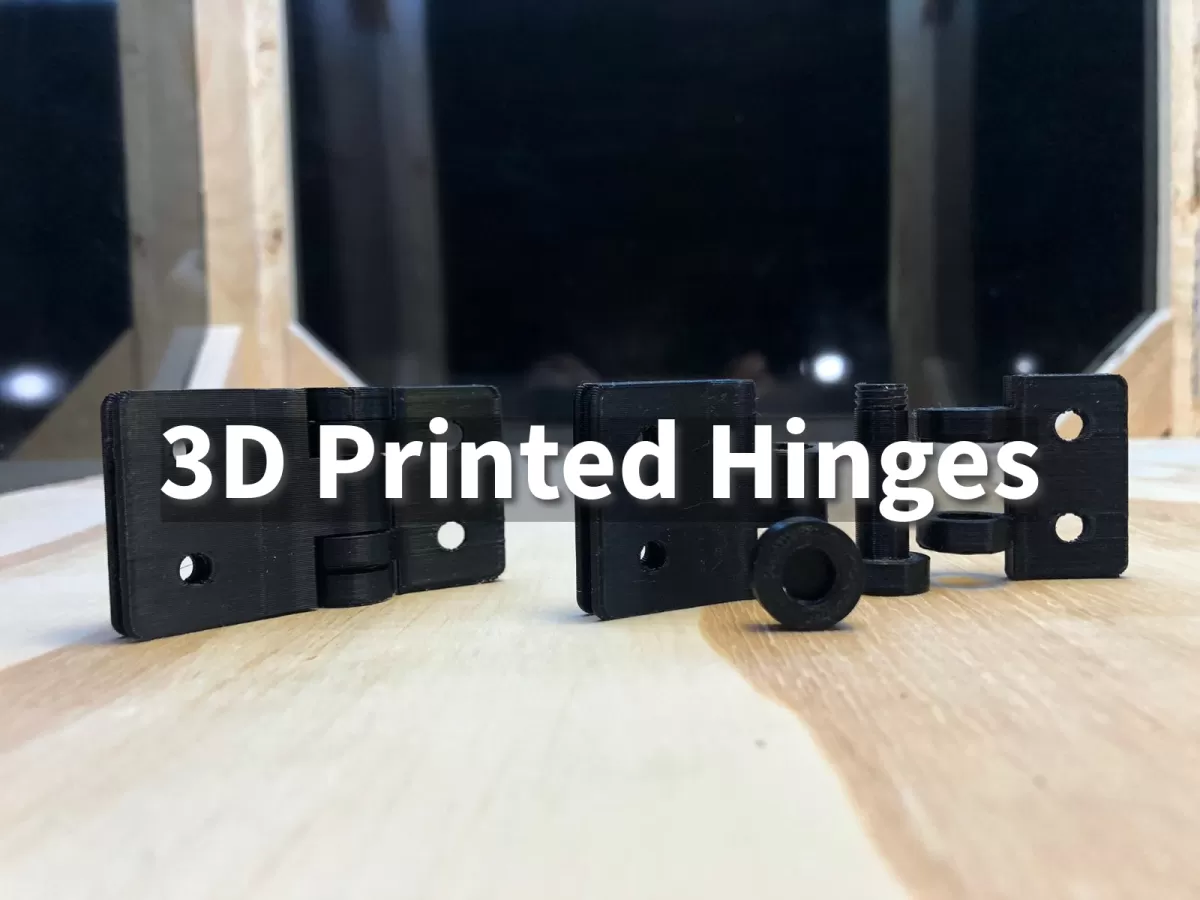

Mekanik menteşeler ayrı ayrı veya birlikte basılan, bir pim veya aks etrafında dönen birbirine kenetlenen parçalardan oluşur. Bunlar geleneksel metal menteşeler gibi işlev görür ve daha yüksek yükleri veya tekrarlanan hareketleri kaldırabilir.

Yerinde baskı menteşeleri tamamen monte edilmiş olarak basılacak şekilde tasarlanmıştır. Hareketli parçalar bağlıdır ancak kaynaşmamıştır, bu da ekstra montaj adımları olmadan anında işlevsellik sağlar.

3D baskılı menteşeler, özel tüketici ürünlerinden ve prototip modellerinden robotik, tıbbi cihazlar, otomotiv bileşenleri ve hatta mimari modellerdeki fonksiyonel parçalara kadar çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Uyarlanabilirlikleri ve üretim kolaylıkları, geleneksel menteşelerin çok maliyetli veya pratik olmadığı durumlarda yeni olanaklar sunmaktadır.

3D Baskılı Menteşelerin Faydaları

3D baskılı menteşeler, birçok proje için akıllıca bir seçim olmalarını sağlayan çeşitli belirgin avantajlarla birlikte gelir.

Cost-effectiveness

Doğrudan dijital dosyalardan yapıldıkları için, pahalı kalıplara veya takımlara gerek yoktur. Bu, özellikle küçük seriler veya özel parçalar için maliyetleri düşük tutar. Esas olarak malzeme ve baskı süresi için ödeme yaparsınız, bu da geleneksel üretime kıyasla para tasarrufu sağlar.

Tasarım esnekliği

3D baskı ile geleneksel yöntemlerin kolayca üretemediği karmaşık menteşe şekilleri ve özellikleri oluşturabilirsiniz. Bu, menteşeleri özel boyutlar, şekiller ve hareketli parçalar dahil olmak üzere projenizin ihtiyaçlarına mükemmel şekilde uyarlamanızı sağlar.

Hızlı prototipleme

Hızlı bir menteşe fikrini test etmeniz mi gerekiyor? 3D baskı, haftalar değil, saatler veya günler içinde tasarımdan fiziksel parçaya geçmenizi sağlar. Bu hız, uzun gecikmeler olmadan menteşe tasarımlarınızı hızlı bir şekilde iyileştirmenize ve geliştirmenize yardımcı olur.

Kusursuz entegrasyon

3D baskılı menteşeler, yerinde baskı teknikleri kullanılarak daha büyük bir montajın parçası olarak doğrudan basılabilir. Bu, monte edilecek daha az parça ve ek donanıma gerek olmadığı anlamına gelir, bu da üretimi basitleştirir ve dayanıklılığı artırır.

3D Baskılı Menteşeler için Temel Tasarım Hususları

3D baskılı menteşeler tasarlarken, ayrıntılara dikkat etmek performans ve dayanıklılıkta büyük bir fark yaratabilir. İşte akılda tutulması gereken bazı önemli noktalar:

• Menteşe Kalınlığı

  Menteşenin düzenli kullanıma dayanacak kadar kalın, ancak çok sertleşmeyecek kadar ince olduğundan emin olun. Doğru dengeyi bulmak, menteşenin kırılmadan sorunsuz hareket etmesine yardımcı olur.

• Alt Yarıçap ve Yuva Sıkılığı

  Alt yarıçap (menteşe eklemindeki eğri) pürüzsüz ve doğru boyutlandırılmış olmalıdır. Çok sıkı bir yuva hareketi kısıtlayabilirken, çok gevşek bir yuva yalpalama yapabilir. Bu, menteşenin ne kadar iyi büküldüğünü ve zamanla ne kadar dayandığını etkiler.

• Baskı Yönlendirmesi

  Baskı sırasında menteşeyi nasıl yönlendirdiğiniz önemlidir. Menteşenin ekseni boyunca baskı yapmak genellikle mukavemeti ve esnekliği artırır. Kötü yönlendirme, katman çizgileri nedeniyle daha zayıf eklemlere veya düzensiz harekete neden olabilir.

• Hareket için Hava Boşlukları

  Hareketli parçaların etrafında küçük boşluklar veya hava boşlukları bırakın. Bu boşluklar, menteşenin baskı sırasında birbirine kaynaşmasını önleyerek, baskı bittikten hemen sonra serbest hareket etmesini sağlar.

• Doğruluk için Ölçeklendirme

  Bazen menteşeler tasarlanandan biraz daha büyük veya daha küçük basılır. Tasarımınızı ölçeklendirerek veya hassas uyumlar ve sorunsuz çalışma elde etmek için toleransları ayarlayarak bunu tahmin edin.

• Stres ve Yük Beklentileri

  Menteşenizin ne kadar kuvvete maruz kalacağını anlayın. Tasarımlar, özellikle mekanik menteşeler için beklenen yükleri karşılamalıdır. Yüksek stres veya ağırlık söz konusuysa, arızayı önlemek için tasarımı güçlendirin veya ayarlayın.

Bu tasarım hususlarına odaklanmak, 3D baskılı menteşelerinizin güvenilir bir şekilde çalışmasını ve gerçek dünyada daha uzun süre dayanmasını sağlayacaktır.

3D Baskılı Menteşeler için En İyi Malzemeler

Güçlü, güvenilir 3D baskılı menteşeler yapmak için doğru malzeme anahtarını seçmek. İşte en iyi seçeneklerin hızlı bir dökümü:

PLA prototipleme için

PLA, yalnızca hızlı, düşük maliyetli prototiplere ihtiyacınız varsa harikadır. Yazdırması kolaydır, ancak esnemesi veya çok fazla ağırlık taşıması gereken parçalar için en iyisi değildir.

PETG dayanıklılığı ve esnekliği

PETG iyi bir denge kurar. PLA'dan daha serttir ve bir miktar esneklik sunar, bu da onu daha uzun süre dayanması gereken işlevsel menteşeler için sağlam bir seçim haline getirir.

Naylonun hareketli menteşeler için uygunluğu

Naylon, yüksek esnekliği ve dayanıklılığı nedeniyle hareketli menteşeler için mükemmeldir. Hareketli parçalar için önemli olan kırılmadan tekrarlanan bükülmelere dayanabilir.

ABS sağlamlığı

ABS, sağlamlığı ve ısı direnci ile bilinir. Darbelere veya daha yüksek sıcaklıklara dayanması gereken menteşeler için güçlü bir seçenektir.

TPU esnekliği

Maksimum esneklik için TPU en iyi seçenektir. Daha fazla esneklik ve daha yumuşak hareket istediğinizde iyi sonuç veren yumuşak, kauçuk benzeri bir malzemedir.

Özel malzeme seçimi uzmanlığı

Projenize en uygun malzemenin hangisi olduğundan emin değilseniz, uzman yardımı fark yaratır. Özel malzeme seçimi, özellikle benzersiz uygulamalar için menteşenizin mukavemet, esneklik ve dayanıklılık ihtiyaçlarını karşılayabilir.

Doğru 3D baskı menteşe malzemesini seçmek, özellikle Türkiye'de kalite ve güvenilirliğin önemli olduğu durumlarda, özel kullanım durumunuzda iyi performans gösteren dayanıklı parçalar elde etmenize yardımcı olur.

3D Baskı Menteşeleri Adım Adım Kılavuzu

3D baskılı menteşelerinizi doğru bir şekilde elde etmek, net bir süreçle başlar. İşte her seferinde işlevsel, güvenilir menteşeler yazdırmanıza yardımcı olacak basit bir adım adım kılavuz.

CAD Yazılımı ile Tasarım

Menteşenizi Fusion 360 veya Tinkercad gibi CAD yazılımlarında tasarlayarak başlayın. Menteşe kalınlığını, yarıçapını ve sorunsuz hareket için boşlukları göz önünde bulundurun. Menteşe tipinize göre canlı menteşeleri veya baskı sırasında yerleştirilen tasarımları modellemeyi unutmayın.

Dilimleme Ayarları ve Düzenlemeler

Ardından, CAD dosyanızı dilimleme yazılımına aktarın. Menteşeler için temel ayarları düzenleyin:

• Daha iyi doğruluk için ince bir katman yüksekliği (0,1–0,2 mm) kullanın
• Mukavemet için kabuk kalınlığını ve dolguyu artırın
• Yalnızca gerekliyse destek ekleyin; baskı sırasında yerleştirilen menteşeler genellikle hiçbirine ihtiyaç duymaz
• İpliklenmeyi ve eğrilmeyi azaltmak için baskı hızını optimize edin

Baskı Teknolojisini Seçme

Çoğu 3D baskılı menteşe FDM yazıcılarda harika çalışır, ancak SLA reçine yazıcılar daha küçük veya daha hassas menteşeler için daha pürüzsüz yüzeyler sağlayabilir. Malzeme seçiminizi de göz önünde bulundurun: prototipleme için PLA, dayanıklılığa ihtiyacınız varsa PETG veya ABS, esneklik için TPU.

Son İşlem Teknikleri

Yazdırıldıktan sonra, kullanılmışsa destekleri dikkatlice çıkarın. Pürüzlü kenarları zımparalayın ve menteşe hareketini nazikçe test edin. Daha güçlü menteşeler için, özellikle mekanik menteşelerde, zayıf noktaları güçlendirmek için ısıl işlemler uygulayabilir veya yapıştırıcılar kullanabilirsiniz.

Başarılı Baskı İçin İpuçları

• Menteşeleri düz veya mukavemeti ve hareketi destekleyen bir yönde yazdırın
• Yapışmayı önlemek için aşırı sıkı boşluklardan kaçının
• Pürüzsüz hareket için menteşe parçaları arasında yaklaşık 0,2 mm'lik küçük hava boşlukları bırakın
• Karmaşık menteşe alanlarında daha yavaş baskı hızları kullanın
• Tasarımınızı gerçek dünya hareketine ve yüküne göre test edin ve ayarlayın

Bu adımları izlemek, proje ihtiyaçlarınıza uygun ve günlük kullanımda güvenilir bir şekilde çalışan işlevsel, dayanıklı 3D baskılı menteşeler oluşturmanıza yardımcı olur.

3D Baskılı Menteşeler için Zorluklar ve Çözümler

3D baskılı menteşeler kendi zorluklarıyla gelir, ancak yaygın sorunları bilmek maliyetli hatalara yardımcı olur.

Katman yapışması ve anizotropi sorunları 3D baskı parçaları katman katman oluşturduğundan, katmanlar arasındaki bağ, bir katman içindekinden daha zayıf olabilir. Bu anizotropi, menteşelerin katman çizgileri boyunca kırılmasına veya çatlamasına neden olabilir. Yapışmayı iyileştirmek için:

Daha iyi yapışma için baskı ayarlarını optimize edin
PETG veya Naylon gibi güçlü katman füzyonuna sahip malzemeler kullanın
Stresi daha iyi kaldıracak şekilde yönlendirilmiş katmanlarla baskı yapın

Menteşelerin sıkışması veya kırılması

Menteşeler çok sıkı basılırsa veya uygun boşluklar olmadan basılırsa sıkışabilir. Hareketli parçalar arasındaki çok küçük boşluk, baskı sırasında füzyona neden olarak hareketi kısıtlar. Öte yandan, bir menteşe çok inceyse veya malzeme yeterince dayanıklı değilse, kırılabilir. Bunları şu şekilde düzeltin:

• Menteşe parçaları arasında doğru hava boşlukları tasarlayın (genellikle 0,2 mm veya daha fazla)
• Yaşayan menteşeler için TPU veya Naylon gibi esnek malzemeler seçin
• Prototip testleri yapın ve kalınlığı veya boşlukları buna göre ayarlayın

Yük taşıma sınırları ve takviyeler

3D baskılı menteşeler, metal menteşelere kıyasla ne kadar ağırlık veya kuvvet taşıyabilecekleri konusunda sınırlamalara sahiptir. Daha ağır yükler için şunları göz önünde bulundurun:

• Daha kalın menteşe bölümleri veya tasarıma yerleşik takviyeler kullanmak
• ABS veya Naylon gibi daha güçlü malzemelerle baskı yapmak
• Gerekirse metal parçalarla desteklemek

Bu zorlukların üstesinden gelmek, 3D baskılı menteşelerinizin ister prototipleme ister son parçalar için olsun, güvenilir bir şekilde çalışmasını ve daha uzun ömürlü olmasını sağlar. Uzman tasarımlar ve üretim için HYCNC gibi şirketler, bu sorunları verimli bir şekilde ele alan özel 3D baskılı menteşe çözümleri sunar. Dayanıklı parçalar için CNC ve 3D baskıyı birleştiren uzmanlıklarına göz atın burada.

HYCNC Özel 3D Baskılı Menteşe Çözümleri

HYCNC'de, ihtiyaçlarınıza göre uyarlanmış özel 3D baskılı menteşeler sunmak için CNC işleme uzmanlığını ve gelişmiş 3D baskıyı bir araya getiriyoruz. İster canlı menteşelere, ister mekanik menteşelere veya yerinde baskı tasarımlarına ihtiyacınız olsun, ekibimiz projenize mükemmel şekilde uyan dayanıklı, hassas parçalar oluşturmanıza yardımcı olur.

Menteşenizin tam olarak istediğiniz gibi çalışmasını sağlamak için tasarım danışmanlığı ve prototipleme hizmetleri sunuyoruz. Deneyimimiz çeşitli sektörlere yayılıyor ve hafif tüketici ürünlerinden daha zorlu endüstriyel kullanımlara kadar her şey için çözümler sunmamızı sağlıyor.

Özel menteşelerimizin gerçek uygulamalarda nasıl çalıştığını görmek ister misiniz? Farklı pazarlardaki başarılı projeleri gösteren ve benzersiz zorlukları çözme yeteneğimizi vurgulayan örnek olay incelemelerimiz var.

Başlamaya hazır mısınız? Özel 3D baskılı menteşeleriniz için hızlı, kişiselleştirilmiş bir fiyat teklifi almak ve HYCNC'nin birleşik CNC ve 3D baskı uzmanlığıyla projenizi bir sonraki seviyeye taşımak için bizimle iletişime geçin.

En İyi 3D Baskılı Menteşe Modelleri ve Kaynakları 3D baskılı menteşelerle başlıyorsanız, Thingiverse veya MyMiniFactory gibi popüler web sitelerinden ücretsiz tasarımları keşfetmek, baskıya hazır modeller bulmak için harika bir yol olabilir. Bu siteler, projelerinize ilham vermek için canlı menteşeler ve mekanik menteşeler dahil olmak üzere çeşitli menteşe stilleri sunar.

Tasarım ilhamı için, farklı menteşe türlerinin gerçek uygulamalarda nasıl performans gösterdiğini sergileyen başarılı yapılardan örnekleri inceleyin. Bu, ihtiyaçlarınız için neyin en iyi olduğuna karar vermenize yardımcı olabilir.

Menteşe tasarımlarınızı iyileştirirken, stres simülasyon özelliklerine sahip CAD araçlarını kullanmak akıllıca bir harekettir. Bu araçlar, menteşenizin yüklere nasıl dayanacağını test etmenizi sağlar, bu da dayanıklılık ve işlev için çok önemlidir.

Benzersiz bir şeye ihtiyacınız varsa, özel model iyileştirmeleri mevcuttur. Mevcut tasarımları değiştirebilir veya tam gereksinimlerinize göre yenilerini oluşturabilirsiniz. HYCNC gibi hizmetler, hem tasarım yardımı hem de menteşenizi tam olarak doğru hale getirmek için prototipleme sunarak özel 3D baskılı menteşelerde uzmanlaşmıştır.
