CNC İşlemede Mastarlar ve Fikstürler Arasındaki Farklar, Kullanım Alanları ve Faydaları

Jigler Nedir

Jigler, imalat sürecinde kesme aletinin konumunu ve hareketini yönlendirmek ve kontrol etmek için kullanılan özel araçlardır. Ana amaçları, delme, oyma veya parçaları şekillendirme sırasında doğruluğu ve tekrarlanabilirliği sağlamaktır. İş parçasını sabit tutarak ve aracı yönlendirerek, jigler karmaşık işlemleri basitleştirir ve insan hatasını azaltır.

Yaygın Aparat Türleri

• Delme AparatlarıEn yaygın, hassas delikler için matkap uçlarını yönlendirmek için kullanılır.
• Şablon AparatlarıŞekillendirilmiş bir şablon kullanarak alet yolunu kontrol edin.
• Dönme JigleriFarklı açılarda delme için açısal ayarlara izin verin.
• Kanal JigleriParçayı sıkıştırın ve aracı bir kanaldan yönlendirin.

CNC İşlemede Uygulamalar

CNC işleme de, aparatların önemi şudur:

• Tutarlı delik yerleştirme ve hizalama sağlamak.
• Parti arasındaki kurulum süresini azaltma.
• cURL Too many subrequests.
• cURL Too many subrequests.

Birçok CNC işlemi artık otomatik süreçleri tamamlamak için jigler entegre ediyor, özellikle küçük üretim serileri veya özel parçalarla çalışırken.

HYCNC Özel Matkap Aparatları Örneği

HYCNC'de, özel proje ihtiyaçlarınıza göre uyarlanmış özel matkap aparatları tasarlıyor ve üretiyoruz. Matkap aparatlarımız şunlara yardımcı olur:

• Delik konumlandırmasında yüksek hassasiyet elde edin.
• Çeşitli iş parçası boyutlarına uyum sağlayın.
• Verimliliği artırın, manuel ölçüm hatalarını azaltın.
  Gelişmiş CAD yazılımı ve CNC işleme kullanarak, HYCNC üretim gereksinimlerinize mükemmel şekilde uyan aparatları sunar, hem kaliteyi hem de hızı artırır.

cURL Too many subrequests.

Fikstürler, CNC işleme sırasında bir iş parçasını sıkıca tutan ve destekleyen araçlardır. Kesme aletine kılavuzluk eden mastarlardan farklı olarak, fikstürler makinenin doğru çalışabilmesi için parçayı sabit tutar. Özellikle karmaşık veya hassas parçalarla çalışırken, tekrarlanabilir ve kararlı işleme süreçleri için gereklidirler.

Yaygın Fikstür Türleri

• Frezeleme fikstürleriFreze tezgahlarında parçaları sabit tutun.
• Delme fikstürleriHassas delik delme için iş parçalarını sabitleyin.
• Taşlama fikstürleriYüzey bitirme işlemi sırasında öğeyi sabit tutun.
• Fikstürler indeksleniyorParçanın birden fazla işleme adımı için döndürülmesine veya hassas bir şekilde konumlandırılmasına izin verin.

cURL Too many subrequests.

CNC işlemede, fikstürler her çalıştırmada parçaların tutarlı bir şekilde konumlandırılmasını sağlar. Bu stabilite, hataları azaltmaya yardımcı olur, işleme kalitesini artırır ve manuel ayarlamaları en aza indirerek üretimi hızlandırır. Özellikle büyük hacimleri veya hassas hizalama gerektiren karmaşık bileşenleri işlerken kullanışlıdırlar.

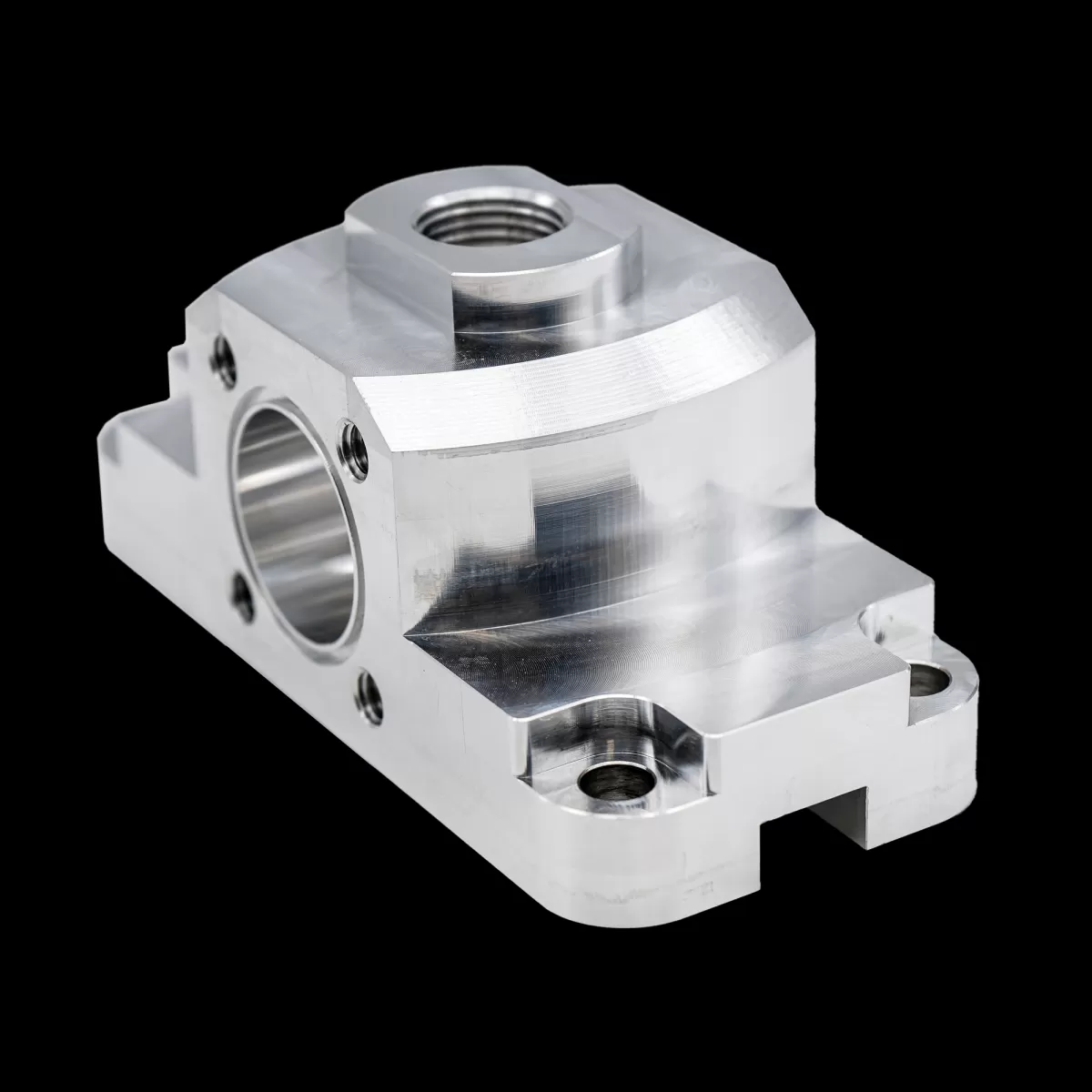

HYCNC Fikstürleri ile Kararlı İş Parçası Hizalaması

HYCNC'de, iş parçası ihtiyaçlarınıza tam olarak uyan özel fikstürler konusunda uzmanız. Fikstürlerimiz, her seferinde güvenilir sonuçlar elde etmenize yardımcı olarak benzersiz bir denge ve hassasiyet sağlar. Otomotiv parçaları veya havacılık bileşenleri için olsun, fikstürlerimiz mükemmel hizalamayı korumaya ve çevrim sürelerini kısaltmaya yardımcı olarak genel CNC işleme verimliliğini artırır.

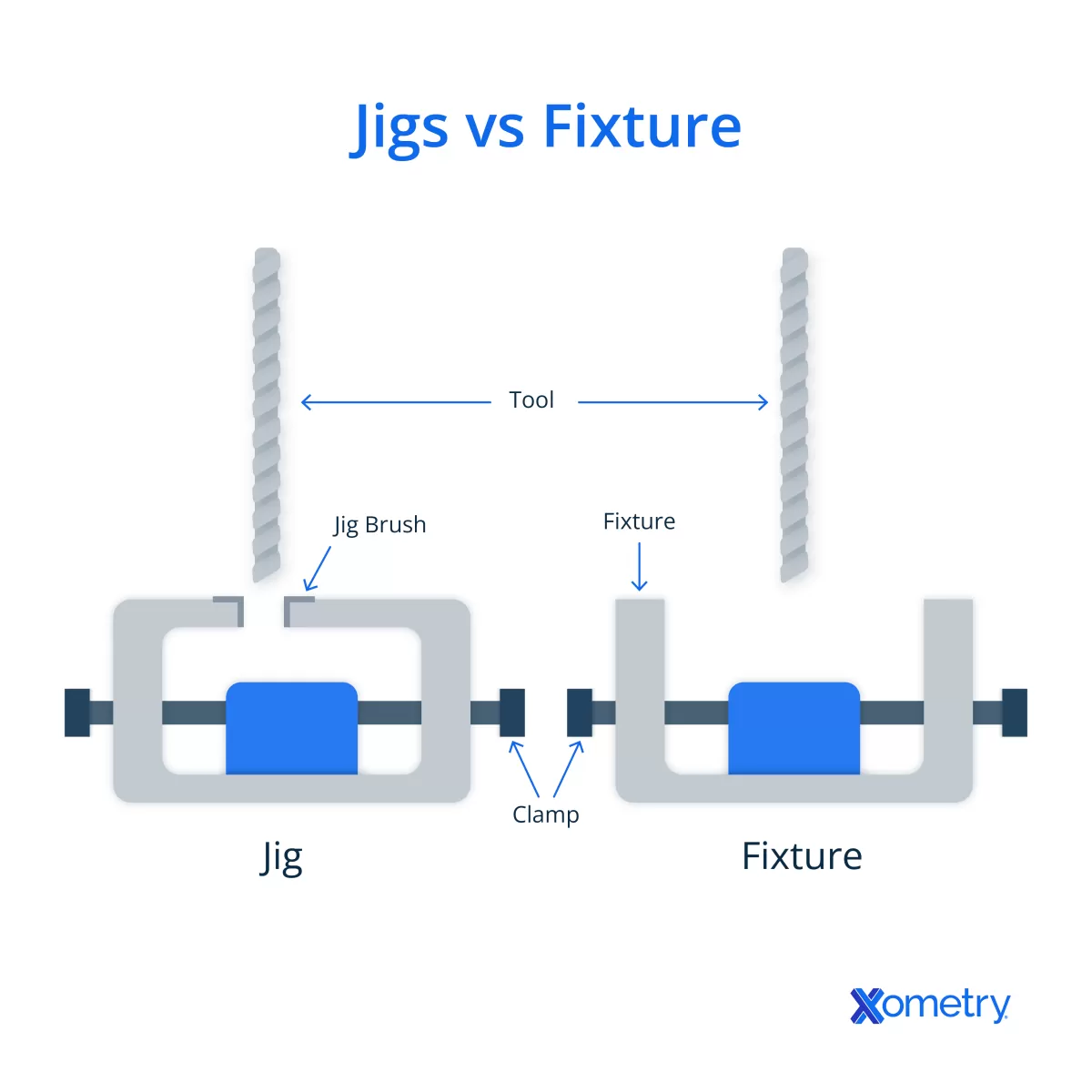

Jigler ve Fikstürler Arasındaki Temel Farklar

CNC işleme için mastarlar ve fikstürler arasında seçim yaparken, temel farklılıklarını anlamak yardımcı olur. İşte bunu netleştirmek için basit bir karşılaştırma:

Özellik	Şablonlar	Armatürler
İşlev	Delme veya işleme için kesici aletleri yönlendiren kılavuzlar	İş parçasını güvenli bir şekilde tutar ve destekler
Karmaşıklık	Genel olarak yönlendirme parçaları nedeniyle daha karmaşık	Sıkıştırmaya odaklanan daha basit tasarım
Ağırlık	Genellikle daha hafif	Genellikle denge için daha ağırdır
Makine Eklentisi	Genellikle makine aletine takılır veya monte edilir	Genellikle makine tablasına veya tabanına sabitlenir
Uygulamalar	cURL Too many subrequests.	cURL Too many subrequests.
cURL Too many subrequests.	Hareketli aletle doğrudan temas	Aleti yönlendirmeden iş parçasını sıkıca tutar
Yaygın Malzemeler	Alüminyum, çelik, bazen hafif hizmet tipi kalıplar için plastik	Mukavemet ve dayanıklılık için çelik veya dökme demir

Bu farklılıkları anlamak, CNC kurulumunuz için doğru aracı seçmenize yardımcı olur. Kalıplar, tam alet yönlendirmesine ihtiyaç duyduğunuzda idealdir, fikstürler ise kesme veya montaj sırasında sabit parça tutma sağlar. HYCNC'de, özel ihtiyaçlarınızı karşılamak için her ikisini de verimlilik ve hassasiyet göz önünde bulundurarak tasarlıyoruz.

CNC İşlemede Jig ve Fikstür Kullanmanın Faydaları

CNC kalıpları ve fikstürleri kullanmak, herhangi bir üretim kurulumu için büyük avantajlar sağlar. İşte neden oyunun kurallarını değiştirdikleri:

Gelişmiş Hassasiyet ve Tekrarlanabilirlik

Kalıplar ve fikstürler, iş parçalarınızın her seferinde aynı konumda tutulmasını sağlar. Bu, daha sıkı toleranslar ve partiler arasında tutarlı kalite anlamına gelir. CNC işleme için, bu tekrarlanabilirlik hataları ve yeniden işlemeyi azaltmanın anahtarıdır.

Artan Verimlilik ve Azaltılmış Kurulum Süresi

İyi tasarlanmış bir kalıp veya fikstür ile parçaları manuel olarak hizalamak veya sıkmak için uzun zaman harcamazsınız. Bu, kurulum sürecinizi hızlandırır ve makinelerin işleri daha hızlı çalıştırmasını sağlar. Hassasiyetten ödün vermeden daha kısa sürede daha fazla parça elde edersiniz.

Maliyet Tasarrufu ve Güvenlik

Hataları azaltarak ve üretimi hızlandırarak, kalıplar ve fikstürler genel üretim maliyetlerini düşürür. Ayrıca, iş parçasını sabitlemeye yardımcı olarak, işleme sırasında kaza riskini azaltır ve ekibinizi ve ekipmanınızı daha güvende tutar.

HYCNC Üretim Süresi Azaltma Vaka Çalışması

HYCNC'de, Türkiyeli bir üreticinin özel CNC matkap kalıpları kullanarak delme operasyon sürelerini azalttık. Kolay parça yükleme ve hassas konumlandırma için kalıp tasarımını optimize ederek, üretim hattı hem daha hızlı hem de daha güvenilir hale geldi. Bu, onlara yıllık binlerce dolar tasarruf sağladı ve zamanında teslimat oranlarını artırdı.

Kısacası, özel kalıplara ve fikstürlere yatırım yapmak, CNC işleme verimliliğini ve kalitesini artırmak isteyen herhangi bir Türkiye işletmesi için akıllıca bir harekettir. HYCNC'de, bu ihtiyaçları mükemmel şekilde karşılayan çözümler sunuyoruz.

Kalıplar ve Fikstürler için Tasarım Hususları

Kalıplar ve fikstürler tasarlanırken, iyi performans göstermelerini ve uzun ömürlü olmalarını sağlamak için çeşitli önemli faktörler devreye girer.

Malzeme Seçimi

Doğru malzemeyi seçmek çok önemlidir. Çoğu CNC kalıbı ve fikstürü, gereken mukavemet, ağırlık ve dayanıklılığa bağlı olarak çelik, alüminyum veya kompozitlerden yapılır. Daha hafif, daha az zorlu işler için alüminyum harika çalışır. Tokluk ve aşınma direnci gerektiğinde çelik daha iyidir.

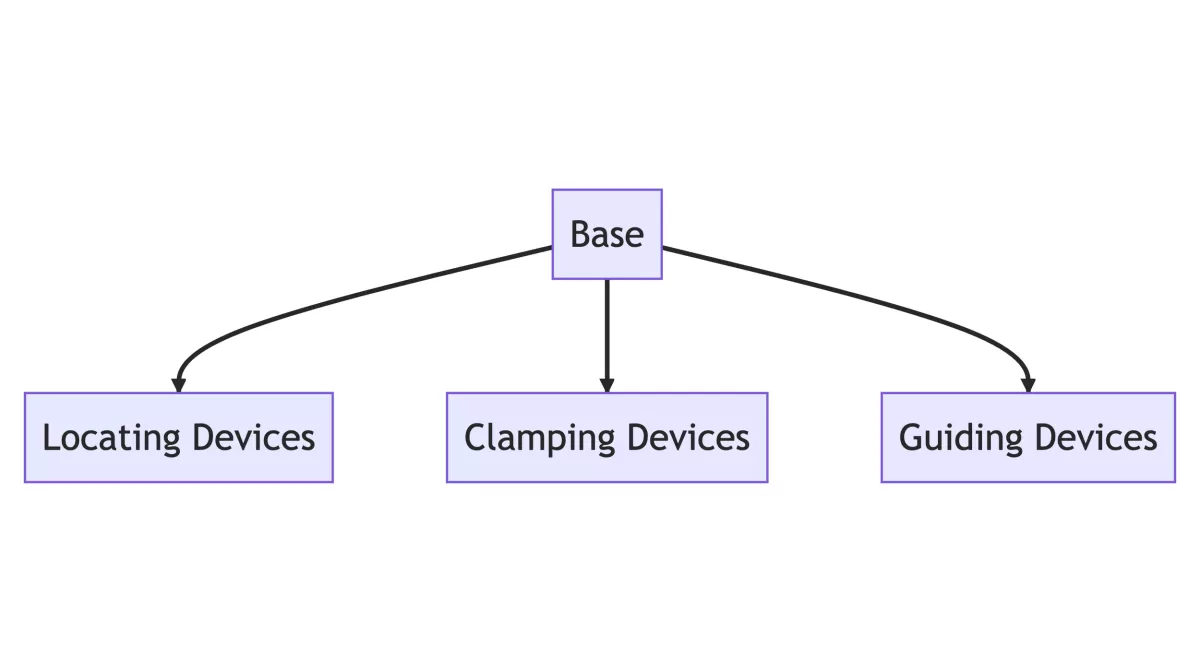

Sıkma ve Konumlandırma Prensipleri

İyi kalıplar ve fikstürler, iş parçasını tek bir kesin konumda güvenli bir şekilde tutmalıdır. Uygun konumlandırma noktaları ve kelepçeler, işleme sırasında herhangi bir kaymayı önler. Tasarım, parçayı sabit tutarken yükleme ve boşaltmayı hızlı ve kolay hale getirmelidir.

Kuvvet Analizi

İşleme sırasındaki kuvvetleri anlamak, kesme basıncına hareket etmeden veya deforme olmadan dayanabilen destekler tasarlamaya yardımcı olur. Bu, toleransları sıkı tutar ve bitmiş parçanın hassasiyetini artırır.

Özelleştirme

Her iş farklıdır. Etkili mastar ve fikstür tasarımı, takımların belirli iş parçası şekline, işleme operasyonlarına ve üretim hacmine göre uyarlanması anlamına gelir. Özel çözümler gereksiz karmaşıklık ve maliyetten kaçınır.

HYCNC'nin CAD ve FEA ile Tasarım Yaklaşımı

HYCNC'de, mastar ve fikstürlerin hassas dijital modellerini oluşturmak için gelişmiş CAD yazılımı kullanıyoruz. Ardından, herhangi bir şey inşa etmeden önce kuvvetleri ve stres noktalarını simüle etmek için FEA (Sonlu Elemanlar Analizi) çalıştırıyoruz. Bu yaklaşım, deneme yanılma süresini kısaltır, doğruluğu artırır ve CNC işleme ihtiyaçlarınız için güvenilir özel takımlar sunar.

İmalat Mastarları ve Fikstürleri

Mastar ve fikstür yapımına gelince, birkaç yaygın yaklaşım vardır. Geleneksel olarak, CNC işleme başvurulan yöntem olmuştur. Özellikle zorlu atölye koşullarına dayanması gereken metal aletler için hassasiyet ve dayanıklılık sağlar. İşleme, CNC işlemede doğru iş parçası tutma için çok önemli olan sıkı toleranslar ve güvenilir yüzeyler sunar.

Modern tarafta, 3D baskı oyunu değiştiriyor. Daha hızlı prototiplemeye olanak tanır ve geleneksel işlemede zor veya maliyetli olabilecek karmaşık şekiller üretebilir. 3D baskılı mastarlarla, tasarımları hızla test edebilir ve tam üretime geçmeden önce ayarlamalar yapabilirsiniz. Bu yöntem ayrıca özel aletler için teslim sürelerini ve maliyetleri azaltmaya yardımcı olur.

HYCNC'de, en iyi sonuçları elde etmek için her iki yöntemi de birleştiriyoruz. Hızlı prototiplememiz, ihtiyaçlarınıza göre uyarlanmış özel CNC mastarları ve fikstürleri hızla oluşturmamızı ve iyileştirmemizi sağlar. Ayrıca, tasarımlar tamamlandıktan sonra, günlük atölye kullanımına dayanacak dayanıklı, yüksek kaliteli üretim araçları için hassas CNC işlemeye geçiyoruz.

İster hızlı bir prototipe ister uzun ömürlü bir üretim fikstürüne ihtiyacınız olsun, HYCNC'nin üretim yetenekleri sizi kapsar.

Sektörler Arası Uygulamalar

Mastar ve fikstürler, hassasiyet ve verimliliğin önemli olduğu birçok sektörde çok önemli bir rol oynamaktadır. Otomotiv sektöründe, montaj hattı fikstürleri parçaları güvenli bir şekilde tutmaya yardımcı olarak üretimi hızlandırırken kaliteyi korur. Havacılık, kritik bileşenler için tam delik yerleşimi sağlamak için hassas delme mastarlarına büyük ölçüde güvenir. Tıbbi üretim, doğruluğun tartışılmaz olduğu implantlar ve cerrahi aletler için özel fikstürler kullanır.

HYCNC'de, belirli ihtiyaçları karşılamak üzere tasarlanmış özel CNC mastarları ve fikstürleri sağlayarak geniş bir sektör yelpazesini destekliyoruz. İster otomotiv parçaları için dayanıklı fikstürler ister havacılık uygulamaları için karmaşık delme mastarları oluşturmak olsun, çözümlerimiz daha yüksek hassasiyet ve daha hızlı geri dönüş elde etmenize yardımcı olur. Türkiyeli üreticilerin süreçlerini güvenilir, özel yapım işleme araçlarıyla iyileştirmelerine yardımcı olmaya kararlıyız.

Özel Mastarlar ve Fikstürler için Neden HYCNC'yi Seçmelisiniz

HYCNC'de, her özel mastar ve fikstür projesine uzman CNC işleme ve prototipleme becerileri getiriyoruz. Üretim süreciniz için hassasiyet ve güvenilirliğin ne kadar önemli olduğunu anlıyoruz, bu nedenle tam ihtiyaçlarınıza uygun çözümler uyarlıyoruz.

İşte bizi seçmeniz için nedenler:

• CNC işleme ve prototipleme konusunda uzmanlık

  Farklı sektörler için karmaşık mastarlar ve fikstürler yapma konusunda yılların deneyimine sahibiz. Ekibimiz, tasarımları en iyi uyum ve işlev için nasıl ince ayar yapacağını biliyor.

• Özel çözümler

  Burada kalıp parçalar yok. Maksimum verimlilik ve doğruluk sağlayarak, benzersiz iş parçalarınıza ve üretim gereksinimlerinize uyan mastarlar ve fikstürler oluşturmak için sizinle yakın bir şekilde çalışıyoruz.

• Hızlı geri dönüş ve maliyet etkinliği

  Zaman nakittir. Bu nedenle, kaliteden ödün vermeden hızlı teslimata öncelik veriyoruz. Ayrıca, rekabetçi fiyatlandırmamız projenizi bütçe dahilinde tutmaya yardımcı olur.

Güvenilir, özel fikstürler ve aparatlarla CNC işleme performansınızı artırmaya hazır mısınız? Fiyat teklifi almak ve üretim sürecinizi nasıl optimize edebileceğimizi görmek için bugün HYCNC ile iletişime geçin.
