Hassas CNC için İşleme Toleransları ve GD&T Temel Bilgileri Kılavuzu

İşleme Toleransları Nelerdir

İşleme toleransları, üretilmiş bir parçanın boyutlarındaki izin verilen varyasyon sınırlarını ifade eder. Basit bir ifadeyle, bir parçanın boyutunun veya geometrisinin, işlevini etkilemeden tam tasarım özelliklerinden ne kadar sapabileceğini tanımlarlar. Toleranslar önemlidir çünkü hiçbir işleme süreci her seferinde mükemmel doğrulukta parçalar üretemez.

CNC işlemede yaygın olarak kullanılan çeşitli tolerans türleri vardır:

• Boyutsal Toleranslar: Uzunluk, çap veya kalınlık gibi özelliklerin boyutunu kontrol eder.
• Geometrik Toleranslar: Basit ölçümlerin ötesinde, özelliklerin şeklini, yönünü ve konumunu kontrol eder.
• Yüzey Kalitesi Toleransları: Bir parçanın yüzeyindeki doku kalitesini belirtir.

Doğru toleransları anlamak ve uygulamak çok önemlidir. Parçaların doğru şekilde birbirine oturmasını, amaçlandığı gibi performans göstermesini ve gereksiz hassasiyetten kaçınarak üretim maliyetlerini en aza indirmesini sağlarlar.

Örneğin, ±0.01 inç çap toleransıyla tasarlanmış bir mil, üretilen milin nominal boyuttan biraz daha büyük veya daha küçük olabileceği, ancak yine de montajında düzgün çalışabileceği anlamına gelir. Bu denge, ürün kalitesini korurken üretimi verimli tutar.

Geometrik Boyutlandırma ve Toleranslama GD&T'nin Temelleri

Geometrik Boyutlandırma ve Toleranslama veya GD&T, mühendislik ve üretimde parçaların boyutunu, şeklini ve izin verilen varyasyonunu açıkça tanımlamak için kullanılan bir sistemdir. Yalnızca boyutlara sınırlar koyan temel toleranslamanın aksine, GD&T bir parçadaki özelliklerin geometrik ilişkilerini kontrol ederek daha iyi netlik ve hassasiyet sağlar.

GD&T'nin temel unsurları SLOF kısaltmasıyla özetlenebilir:

• Boyut – Uzunluk, çap veya genişlik gibi bir özelliğin fiziksel boyutları.
• Konum – Bir özelliğin parçadaki diğerlerine göre nerede konumlandırıldığı.
• Yönlendirme – Bir özelliğin bir referansa göre açısı veya hizalanması.
• Biçim – Düzlemsellik, doğrusallık ve yuvarlaklık gibi şekil özellikleri.

GD&T'deki temel bileşenler şunlardır:

• Referans Çerçevesi – Bu, temel referanslara (referans yüzeyleri) dayalı olarak ölçümler için başlangıç noktası olarak hizmet veren 3B koordinat sistemidir.
• Özellik Kontrol Çerçevesi – Özellikler için geometrik gereksinimleri tanımlayan GD&T sembollerini, tolerans değerlerini ve referans referanslarını içeren dikdörtgen bir kutu.
• Yaygın Semboller – Bunlar, düzlemsellik, diklik, konum, eşmerkezlilik ve daha fazlası için kontrolleri içerir ve ne kadar varyasyona izin verildiğini tam olarak belirtmeye yardımcı olur.

GD&T, temel mühendislik çizimlerinden hassas üretim için küresel olarak kabul görmüş bir dile dönüşerek uzun bir geçmişe sahiptir. Endüstrilerin parça gereksinimlerini iletmek için daha tutarlı, açık yollara ihtiyaç duymasıyla, özellikle yüksek doğruluğun bir zorunluluk olduğu CNC işlemede, 20. yüzyılın ortalarında ilgi görmeye başladı.

GD&T'yi anlamak, parçaların tam olarak tasarlandığı gibi oturmasını ve çalışmasını sağlamak anlamına gelir, bu nedenle işleme toleransları ve CNC üretimi ile çalışan herkes için kritik öneme sahiptir.

CNC İmalatında İşleme Toleransları ve GD&T Neden Önemli?

İşleme toleransları ve GD&T, CNC imalatında parçaların tam gereksinimleri karşılamasını sağlamada çok önemli bir rol oynar. Hassasiyet çok önemlidir—ister motor bileşenlerinin takılması ister havacılık parçalarının oluşturulması olsun—küçük sapmalar büyük sorunlara neden olabilir. Örneğin, hafifçe hatalı bir mil, yetersiz işlevselliğe veya arızaya yol açabilir. GD&T, bu sınırları açıkça tanımlamaya yardımcı olur, böylece makineciler performanstan ödün vermeden ne kadar varyasyonun kabul edilebilir olduğunu tam olarak bilirler.

Maliyet açısından bakıldığında, uygun toleransların kullanılması aşırı işlemeyi önler. Sıkı toleranslar daha fazla zaman ve daha yüksek hassasiyetli araçlar gerektirir, bu da maliyetleri hızla artırabilir. Doğru tolerans standartlarını ve GD&T kurallarını uygulayarak, üreticiler gereksiz harcamalardan kaçınarak doğruluğu uygun fiyatlılıkla dengeler.

Seri üretimde, değiştirilebilirlik esastır. Farklı partilerde veya hatta farklı fabrikalarda üretilen parçalar aynı şekilde uymalı ve işlev görmelidir. İşte burada açık işleme toleransları ve GD&T gerçekten parlıyor, tutarlılığı koruyor ve sorunsuz montaj hatları sağlıyor.

Kalite kontrol de önemli ölçüde fayda sağlar. Tolerans tanımları ve GD&T, denetimler için açık kriterler sağlayarak kusurları erken tespit etmeyi kolaylaştırır. Bu, hurda oranlarını ve yeniden işlemeyi azaltır, projelerin zamanında ve bütçe dahilinde kalmasına yardımcı olur.

HYCNC'de, müşterilerimizin ihtiyaçlarını karşılamak için sıkı ancak verimli tolerans yönetimine öncelik veriyoruz. Parçaları için doğru toleransları belirlemek, hassasiyeti, maliyeti ve üretilebilirliği dengelemek için müşterilerle yakın bir şekilde çalışıyoruz. Bu yaklaşım, her CNC ile işlenmiş bileşenin kaynakları boşa harcamadan güvenilir performans sunmasını sağlar. Hassasiyet yeteneklerimiz hakkında daha fazla bilgi için şuraya göz atın: hassas işleme hizmetleri.

Toleranslar ve GD&T için Temel Standartlar

İşleme toleransları ve GD&T ile çalışırken, herkesin aynı fikirde olduğundan emin olmak için tanınmış standartları takip etmek çok önemlidir. Türkiye'de ve dünya çapında kullanılan iki ana standart seti ISO ve ASME'dir.

ISO Standartları

• ISO 2768: Bu, genel işleme toleransları için en yaygın standartlardan biridir. Belirli tolerans verisi olmayan parçalarda doğrusal boyutlar, açısal boyutlar ve geometrik toleranslar için yönergeler belirler. Özellikle sıkı hassasiyet gerektirmeyen ancak yine de kalite kontrollerini karşılaması gereken parçalar için kullanışlıdır.

• ISO 286: Bu standart, şaftlar ve delikler gibi eşleşen parçalar için geçmeler ve toleranslara odaklanır. Parçaların ne kadar sıkı veya gevşek bir şekilde birbirine oturması gerektiğini tanımlamaya yardımcı olur; bu da parçaların beklendiği gibi hareket etmesini veya güvenli bir şekilde sabit kalmasını sağlamada önemlidir.

ASME Standartları

• ASME Y14.5: Bu, Türkiye'deki GD&T için başvurulan standarttır. Mühendislik çizimlerinde geometrik boyutlandırma ve toleranslamayı tanımlamak ve iletmek için ayrıntılı kurallar ve semboller sağlar. ASME Y14.5, datum referans çerçevelerinden özellik kontrol çerçevelerine kadar her şeyi kapsar ve hassas CNC işleme için vazgeçilmezdir.

ISO ve ASME Standartlarını Karşılaştırma

• Kapsam: ISO, daha geniş bir genel tolerans aralığını kapsama ve geçmeleri uluslararası olarak sistemleştirme eğilimindeyken, ASME Y14.5 geometrik toleranslama ayrıntılarına derinlemesine iner.
• Kullanım: ABD'li üreticiler ve mühendisler genellikle GD&T için ASME'ye güvenirler çünkü SAE ve ANSI uygulamalarına göre uyarlanmıştır. ISO, Avrupa ve Asya'da daha yaygındır ancak uluslararası projelerde de yaygın olarak kabul görmektedir.
• Semboller ve Terminoloji: Her iki standart da benzer semboller kullanır, ancak kurallar ve yorumlarda ince farklılıklar vardır, bu nedenle seçilen standarda tutarlılık esastır.

CNC işleme dünyasında, projenizin hangi standardı gerektirdiğini bilmek, maliyetli hataları önlemeye ve üretimi sorunsuz tutmaya yardımcı olur. HYCNC olarak, tüm parçaların en iyi uyum, işlev ve yüzey için doğru standartları karşılamasını sağlamak için müşterilerimizle yakın bir şekilde çalışıyoruz.

Toleransların ve GD&T'nin Pratik Uygulamaları

İşleme toleranslarını ve GD&T'yi etkili bir şekilde kullanmak, tasarımdan denetime kadar bir CNC projesinin her aşamasında önemlidir.

GD&T Kullanarak Tasarım Aşaması

Tasarım aşamasında, mühendisler parça özelliklerindeki izin verilen varyasyonları açıkça belirtmek için GD&T'yi kullanır. Bu, boyut, biçim, yönlendirme ve konumu tanımlayan ortak bir dil sağlayarak tasarım ve üretim ekipleri arasındaki yanlış anlaşılmaları önlemeye yardımcı olur. Parçanın, maliyeti ve karmaşıklığı artırabilecek gereksiz sıkı toleranslar olmadan işlevsel gereksinimleri karşılamasını sağlar.

Makineciler için Üretim Aşaması

Atölyedeki makineciler için, açık tolerans spesifikasyonları ve GD&T sembolleri, hassas işleme operasyonlarına rehberlik eder. Gerekli doğruluğu elde etmek için doğru araçları, makineleri ve süreçleri seçmeye yardımcı olur. GD&T'yi anlamak ayrıca makinecilerin her boyuta aşırı odaklanmak yerine kritik özelliklere odaklanmasını sağlayarak zamandan ve kaynaklardan tasarruf sağlar.

Denetim Aşaması ve Araçları

Denetimde, GD&T ölçüm protokollerinin oluşturulması için önemlidir. Koordinat ölçüm makineleri (CMM), mastarlar ve kumpaslar gibi araçlar, parçaların kabul edilebilir sınırlar içinde olup olmadığını doğrulamak için tanımlanmış tolerans bölgelerine güvenir. GD&T kullanmak, kalite kontrolünün doğruluğunu artırır ve denetimler sırasında tahmini azaltır.

HYCNC'den Örnek Vaka Çalışması

HYCNC'de, karmaşık havacılık parçaları üretimini desteklemek için sıkı işleme toleransları ve GD&T en iyi uygulamalarını uyguluyoruz. GD&T'yi tasarımın başlarında entegre ederek ve CNC işleme yetenekleriyle uyumlu hale getirerek, minimum yeniden işleme ile titiz standartları karşılayan parçalar sağlıyoruz. Özellik kontrol çerçevelerine dayalı organize denetim rutinlerimiz, hassas tolerans yönetiminin gerçek değerini kanıtlayarak tutarlı kalite sağlar.

CNC işlemenin hassas üretime nasıl uyduğu hakkında daha fazla ayrıntı için şuraya göz atın: CNC işleme hizmetler sayfası.

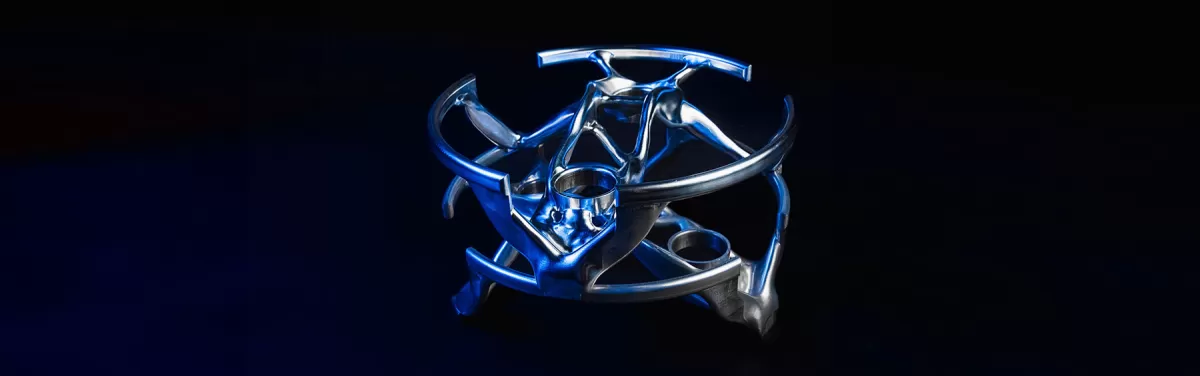

CNC İşlemede Toleransları Optimize Etme İpuçları

CNC işlemede toleransları doğru ayarlamak tamamen denge ile ilgilidir. Daha iyi sonuçlar için toleransları optimize etmenize yardımcı olacak bazı basit ipuçları şunlardır:

Aşırı Toleranstan Kaçının

• Gerekli olandan daha sıkı toleranslar belirlemeyin. Aşırı tolerans, gerçek değer katmadan maliyetleri artırır ve işleme süresini uzatır.
• Parçanın işlevinin gerçekten bu kadar sıkı bir kontrole ihtiyacı olup olmadığını kendinize sorun. Değilse, paradan tasarruf etmek ve üretimi hızlandırmak için toleransı gevşetin.

Malzeme Özelliklerini Göz Önünde Bulundurun

• Farklı malzemeler işleme sırasında farklı tepki verir. Bazıları diğerlerinden daha fazla genişler, küçülür veya deforme olur.
• Beklenmeyen şekilde uymayan veya işlev görmeyen parçalardan kaçınmak için toleransları ayarlarken malzeme davranışını dikkate alın.

Süreç Seçimini Tolerans İhtiyaçlarıyla Hizalayın

• İhtiyacınız olan tolerans seviyesiyle eşleşen işleme süreçlerini kullanın. Örneğin, taşlama veya EDM gibi süreçler standart frezelemeye göre daha ince toleranslar sunar.
• Doğru yöntemi baştan seçmek, yeniden çalışmayı önler ve projenizi yolunda tutar.

Optimizasyon için HYCNC ile Yakın Çalışın

• HYCNC'de, tasarım amacı ve üretim yeteneklerini dengelemek için sizinle işbirliği yapıyoruz.
• Üretim hedeflerinize uygun, uygun maliyetli, hassas işleme için toleransları ince ayarlamanıza yardımcı oluyoruz.
• Uzmanlığımızdan erken yararlanmak, daha iyi parçalara, daha az gecikmeye ve optimize edilmiş bütçelere yol açar.

Bu ipuçlarını izlemek, CNC işleme toleranslarınızın katı değil, akıllı olmasını sağlar. Güvenilir, yüksek kaliteli parçaları bütçenizi aşmadan elde etmenize yardımcı olur.

Yaygın Zorluklar ve Çözümler

CNC işlemede en büyük zorluklardan biri GD&T sembollerini yanlış yorumlamaktır. Bu semboller boyut, biçim ve konum gibi şeyleri kontrol eder ve yanlış okunursa, tüm parça incelemede başarısız olabilir veya düzgün şekilde uymayabilir. Bunu düzeltmek için, herkesi aynı sayfada tutmak için tasarım ve üretim sırasında net eğitim ve standart referanslar kullanılmasını öneriyoruz.

Bir diğer sorun ise yanlış toleranslardan kaynaklanan maliyet sorunlarıdır. Aşırı sıkı toleranslar, işleme süresini ve hurda oranlarını artırarak giderleri artırır. Öte yandan, gevşek toleranslar daha sonra parça arızalarına neden olabilir. Dengeyi bulmak önemlidir.

HYCNC olarak, uzman desteği ve danışmanlık sunuyoruz müşterilerin bu zorlukların üstesinden gelmelerine yardımcı olmak. Gerçekçi tolerans hedefleri belirleme ve GD&T'yi doğru yorumlama konusunda yardımcı oluyor, hataları ve gereksiz maliyetleri azaltıyoruz. Amacımız, kaliteyi artırmak ve projeleri verimli tutmaktır, bu da Türkiye üretim pazarında size zaman ve para kazandırır.
