Hoe plaatwerkmaattabellen te importeren en gebruiken in SolidWorks

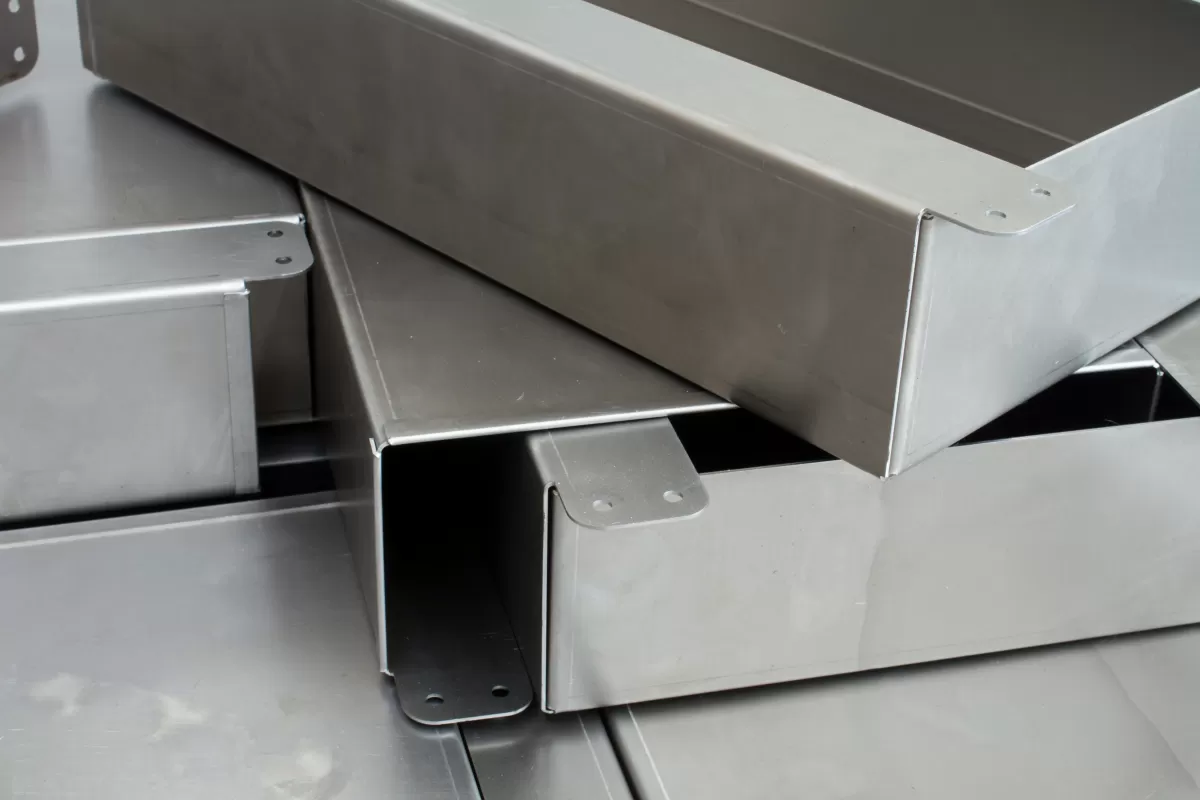

Plaatwerkmaattabellen

Als u werkt met plaatwerkontwerp in SolidWorks, is het begrijpen van maattabellen essentieel voor het verkrijgen van nauwkeurige, betrouwbare resultaten. Plaatwerkmaattabellen zijn referentietabellen die de dikte van plaatwerk definiëren op basis van standaard maatnummers. Deze tabellen helpen u uw ontwerpparameters exact af te stemmen op de fysieke materialen die u in de fabricage zult gebruiken.

Wat zijn plaatwerkmaattabellen

Plaatwerkmaattabellen geven diktes weer die zijn gekoppeld aan verschillende maatnummers voor verschillende materialen zoals staal, aluminium en roestvrij staal. Elke maat correspondeert met een specifieke diktemeting, die kan variëren per metaalsoort. Deze tabellen zorgen ervoor dat u precies weet hoe dik uw plaatwerk is, waardoor het gemakkelijker wordt om bochten, uitsparingen en andere functies nauwkeurig te plannen.

Soorten maattabellen

Er zijn verschillende soorten maattabellen, meestal georganiseerd per materiaal en regionale normen, zoals:

• Standaard maattabellen: Worden vaak gebruikt voor zacht staal volgens ASTM- of Nederlandse plaatwerkmaatnormen.
• Materiaalspecifieke tabellen: Voor aluminium, roestvrij staal of gegalvaniseerd staal met diktevariaties.
• Aangepaste maattabellen: Gemaakt om te voldoen aan specifieke winkel- of projectvereisten voor unieke materialen of diktes.

Elk type dient verschillende behoeften, maar ze zijn allemaal gericht op het verstrekken van nauwkeurige dikte-informatie die cruciaal is voor uw SolidWorks plaatwerkontwerpen.

Voordelen van het gebruik van maattabellen in SolidWorks

Het opnemen van maattabellen in SolidWorks helpt u:

• Zorg voor ontwerp nauwkeurigheid: Uw plaatwerkonderdelen weerspiegelen de werkelijke diktes, waardoor de pasvorm en functie worden verbeterd.
• Stroomlijn fabricage: Fabrikanten kunnen uw ontwerpspecificaties direct gebruiken, waardoor er minder vragen over en weer zijn.
• Verbeter buigberekeningen: Meettafels beïnvloeden de buigtoeslag en K-factoren voor nauwkeurigere platte patronen.
• Consistentie behouden: Het standaardiseren van diktes over projecten heen houdt de productiekwaliteit hoog.

Waarom meettafels gebruiken in SolidWorks

Met SolidWorks kunt u meettafels rechtstreeks importeren en koppelen in uw plaatwerk omgeving, waardoor de ontwerpconfiguratie veel sneller gaat en minder foutgevoelig is. Wanneer u meettafels gebruikt, stemt u uw digitale ontwerp af op de fabricagestandaarden van Nederland, wat essentieel is voor CNC-plaatwerkfabricage en precisiebewerking.

Door op deze tabellen te vertrouwen, vermindert u kostbare trial and error, produceert u betrouwbaardere platte patronen en bespaart u uiteindelijk tijd tijdens het prototypen en de productie. Als u een efficiënt SolidWorks-plaatwerkontwerp wilt dat voldoet aan de normen van de fabricagewerkplaats, is het integreren van meettafels ononderhandelbaar.

Stapsgewijze handleiding voor het importeren van meettafels in SolidWorks

De meettafeldirectory lokaliseren

Voordat u importeert, moet u weten waar SolidWorks zijn plaatwerk-ijktabellen bewaart. Deze bestanden worden meestal opgeslagen in de SolidWorks-installatiemap onder:
C:\ProgramData\SOLIDWORKS\SOLIDWORKS \sheetmetal\gauge tables
Dit is waar SolidWorks zoekt naar ijktabellen tijdens het ontwerpen van plaatwerk.

Het downloaden of maken van ijktabellen

Als u niet de juiste ijktabel hebt, kunt u:

• Downloaden standaard ijktabellen van betrouwbare bronnen of websites van fabrikanten.
• Maken uw eigen aangepaste ijktabellen met behulp van Excel of een teksteditor. Zorg ervoor dat de indeling overeenkomt met de SolidWorks-vereisten (meestal tab-gescheiden tekstbestanden).

Ijktabellen importeren in SolidWorks

Om meettabellen in SolidWorks te importeren:

1. Kopieer uw meettabelbestand naar de meettabeldirectory die hierboven is genoemd.
2. Open SolidWorks en ga naar Extra > Opties > Systeemopties > Plaatwerk.
3. Selecteer in het gedeelte meettabel uw nieuw toegevoegde tabel in de lijst.
4. Pas de instellingen toe en sluit het dialoogvenster. Uw meettabel is nu klaar voor gebruik in plaatwerkonderdelen.

Probleemoplossing bij importproblemen

Als uw meettabel niet wordt weergegeven of onjuist wordt geladen:

• Controleer de bestandsindeling en zorg ervoor dat deze is opgeslagen als een .txt-bestand met de juiste scheidingstekens.
• Controleer of het bestand zich in de juiste directory bevindt.
• Start SolidWorks opnieuw op nadat u het bestand hebt gekopieerd om de opties te vernieuwen.
• Zorg ervoor dat de gegevens in de maattabel overeenkomen met de verwachte kolommen en eenheden van SolidWorks.

Door deze stappen te volgen, kunt u eenvoudig aangepaste of standaard maattabellen voor plaatwerk importeren en gebruiken in SolidWorks.

Maattabellen gebruiken in plaatwerkontwerp

Een plaatwerkonderdeel maken

Bij het starten van een plaatwerkontwerp in SolidWorks, verloopt het proces soepeler met behulp van maattabellen. Maak eerst een nieuw plaatwerkonderdeel door het tabblad Plaatwerk te selecteren en uw basisvlak of schets te kiezen. Maattabellen bieden automatisch diktewaarden op basis van het materiaal en de maat die u selecteert, zodat uw onderdeelafmetingen overeenkomen met de werkelijke normen.

Plaatwerkparameters configureren

Na het instellen van het eerste onderdeel, configureert u de plaatwerkparameters. Dit omvat dikte, buigradius, buigtoeslag en K-factor. Met geïmporteerde maattabellen vindt u vooraf ingestelde dikteopties die de gangbare maten weergeven. Kies eenvoudig de maat uit de tabel en SolidWorks past de andere waarden dienovereenkomstig aan, waardoor u tijd bespaart en fouten bij handmatige invoer vermindert.

Nauwkeurigheid van het ontwerp verifiëren

Zodra uw onderdeel is gemodelleerd met de juiste maatdikte, controleert u de nauwkeurigheid van het ontwerp door de platte patroonweergave te bekijken. Zorg ervoor dat de buigtoeslagen en -radii overeenkomen met de verwachte normen. Het gebruik van maattabellen helpt ervoor te zorgen dat afmetingen en buigberekeningen overeenkomen met de productiebehoeften en CNC-plaatwerkfabricageprocessen. Dit vermindert het risico op kostbare fouten tijdens de productie.

Voor meer informatie over het optimaliseren van uw plaatwerkontwerpen, bekijk onze handleiding over het gebruik van ontwerp voor fabricage en assemblage voor eenvoudigere plaatmetaalfabricage.

Best practices voor plaatwerktabellen

Afstemmen op de normen van de fabricagewerkplaats

Zorg ervoor dat uw tabellen overeenkomen met de normen die worden gebruikt door uw lokale fabricagewerkplaats. Dit zorgt ervoor dat uw SolidWorks-plaatwerkontwerp nauwkeurig is wanneer het op de werkvloer terechtkomt. Het gebruik van de juiste waarden voor dikte betekent dat uw onderdelen correct passen en buigen zoals verwacht tijdens CNC-plaatwerkfabricage.

Onderhouden en bijwerken van tabellen

Houd uw tabellen up-to-date. Materiaalspecificaties en machinecapaciteiten kunnen veranderen, dus controleer uw tabellen regelmatig. Update diktewaarden, buigradiusgegevens en K-factoren om de werkelijke omstandigheden weer te geven. Dit bespaart tijd en voorkomt kostbare fouten in de productie.

Veelgemaakte fouten vermijden

• Meng geen diktes van verschillende normen of bronnen.
• Vermijd verouderde of generieke tabellen - pas tabellen aan op basis van uw materialen en machines.
• Controleer geïmporteerde tabellen op fouten voordat u ze gebruikt in uw SolidWorks-uitvouwpatroon.
• Controleer of buigtoeslagen en -radii overeenkomen met de gereedschappen en mogelijkheden van uw CNC-bewerkingswerkplaats.

Het volgen van deze best practices zorgt ervoor dat uw plaatwerkontwerp in SolidWorks soepel verloopt van modellering tot fabricage.

Hoe HYCNC uw SolidWorks-workflow verbetert

HYCNC's maattabellen en CNC-expertise

HYCNC biedt vakkundig vervaardigde maattabellen voor plaatwerk, ontworpen om naadloos te integreren met uw SolidWorks-plaatwerkontwerpproces. Deze tabellen zijn gebouwd met het oog op de praktijk van CNC-plaatwerkfabricage, zodat uw buigtoeslagen, K-factoren en platte patronen perfect aansluiten op de werkelijke mogelijkheden van de werkplaats. Door de maattabellen van HYCNC te gebruiken, vermindert u giswerk en verbetert u de precisie, waardoor u ontwerpen kunt maken die klaar zijn voor productie zonder kostbare fouten.

Aanvullende hulpmiddelen en bronnen

Naast maattabellen biedt HYCNC een reeks CNC-diensten, waaronder metaalbuigen, metaal etsen en plaatwerkfabricage, die uw SolidWorks-projecten aanvullen. Hun diepgaande handleidingen en tutorials helpen u bij het beheersen van ontwerp voor fabricageconcepten, waardoor het gemakkelijker wordt om uw plaatwerkonderdelen te optimaliseren voor zowel functie als fabricage. U vindt er bronnen die zijn afgestemd op het verbeteren van uw workflow, waardoor u tijd bespaart en uw CAD-modellen afstemt op echte CNC-bewerkingsprocessen.

Waarom kiezen voor HYCNC voor plaatwerkfabricage

Kiezen voor HYCNC betekent samenwerken met ervaren professionals die zowel de software als de werkvloer begrijpen. Hun combinatie van CNC-expertise en gedetailleerde SolidWorks-maattabellen zorgt ervoor dat uw ontwerpen soepel worden omgezet in precisieonderdelen. Of u nu werkt aan eenvoudige beugels of complexe behuizingen, HYCNC helpt u de nauwkeurigheid en efficiëntie te behouden van ontwerp tot eindproduct. Voor meer inzicht in plaatwerkfabricage en ontwerptips, bekijk hun plaatwerkbeugelgids en ontwerp voor fabricagebronnen.

Veelgestelde vragen

Verschil tussen maattabellen en buigtabelen

Maattabellen en buigtabelen vervullen verschillende rollen in SolidWorks-plaatwerkontwerp. Maattabellen geven materiaaldiktes weer samen met de bijbehorende plaatwerkmaten, waardoor nauwkeurige platte patronen kunnen worden ingesteld. Buigtabelen daarentegen definiëren buigtoeslagen en K-factoren voor specifieke buighoeken en materialen, waardoor een nauwkeurige buiggeometrie wordt gegarandeerd. Beide zijn essentieel, maar richten zich op verschillende stadia van plaatwerkmodellering.

De meettabellen van HYCNC gebruiken met andere CAD-software

De meettabellen van HYCNC zijn primair ontworpen voor SolidWorks, maar ze kunnen vaak worden aangepast voor gebruik met andere CAD-platforms die aangepaste dikte- en meetnormen ondersteunen. Controleer altijd de bestandsformaatcompatibiliteit en breng de nodige aanpassingen aan voor buigtoeslagwaarden om de nauwkeurigheid in verschillende CAD-omgevingen te behouden.

Problemen met het importeren van meettabellen oplossen

Als u problemen ondervindt bij het importeren van meettabellen in SolidWorks, overweeg dan het volgende:

• Controleer of de bestandsindeling van de meettabel overeenkomt met de SolidWorks-vereisten (meestal .xls of .xlsx).
• Controleer of het bestandspad correct is gekoppeld in de plaatwerkinstellingen van SolidWorks.
• Controleer op beschadigde of onjuist opgemaakte tabelgegevens.
• Start SolidWorks opnieuw op na het importeren van wijzigingen.
• Update SolidWorks naar de nieuwste versie als er aanhoudende fouten optreden.

Ondersteunde materialen door de meettabellen van HYCNC

De maattabellen van HYCNC omvatten een reeks gangbare plaatmaterialen die worden gebruikt bij CNC-plaatbewerking, waaronder:

• Zacht staal
• Roestvrij staal
• Aluminiumlegeringen
• Gegalvaniseerd staal
  Dit zorgt ervoor dat uw SolidWorks-plattegronden en buigtoeslagen nauw aansluiten op de praktijknormen.

Zorg ervoor dat SolidWorks-ontwerpen CNC-klaar zijn

Om ervoor te zorgen dat uw plaatwerkontwerpen in SolidWorks klaar zijn voor CNC-bewerking, gebruikt u nauwkeurige maattabellen om de dikte en buigtoeslagen in te stellen. Controleer uw plattegronden op correcte buigradii en K-factoren. Het indienen van ontwerpen met uitgelijnde maattabellen en schone plattegronden helpt fabricagevertragingen te voorkomen en zorgt voor een naadloze CNC-verwerking bij HYCNC of een andere fabricagewerkplaats.
