Spanningsconcentraties uitgelegd Hoe precisie CNC-bewerking ze oplost

Wat zijn spanningsconcentraties en waarom zijn ze belangrijk bij CNC-bewerking

Als u zich ooit hebt afgevraagd waarom sommige bewerkte onderdelen onverwacht falen, zijn spanningsconcentraties vaak de verborgen boosdoener. Simpel gezegd, spanningsconcentraties ontstaan waar spanning zich ophoopt in een klein gebied, meestal rond scherpe hoeken, gaten of abrupte vormveranderingen. Deze plekken creëren spanningsverhogers die kunnen leiden tot scheuren, vermoeidheid en uiteindelijk het falen van onderdelen.

Het begrijpen van spanningsconcentraties is cruciaal bij het ontwerpen van CNC-bewerkte onderdelen, omdat ze een directe invloed hebben op de duurzaamheid en betrouwbaarheid. Het negeren ervan kan leiden tot onderdelen die voortijdig breken, wat kostbare downtime of veiligheidsproblemen veroorzaakt, vooral in veeleisende industrieën zoals de lucht- en ruimtevaart en de automobielindustrie.

Bij HYCNC zijn we gespecialiseerd in precisie CNC-bewerking die deze risico's minimaliseert. Door zorgvuldige ontwerpoptimalisatie en geavanceerde bewerkingstechnieken verminderen we scherpe overgangen en zorgen we voor vloeiende, nauwkeurige geometrieën. Deze aanpak helpt voorkomen dat spanningsconcentraties faalpunten worden, waardoor u onderdelen krijgt waarop u kunt vertrouwen dat ze langer en sterker presteren.

Oorzaken van spanningsconcentraties in bewerkte onderdelen

Spanningsconcentraties ontstaan voornamelijk door geometrische discontinuïteiten—dit zijn scherpe hoeken, inkepingen, gaten of plotselinge veranderingen in vorm waar spanning zich ophoopt. Wanneer een onderdeel een abrupte rand of een kleine radius heeft, creëert dit een spanningsverhoger, waardoor die plekken vatbaarder zijn voor falen.

Materiaaleigenschappen spelen ook een grote rol. Sommige materialen zijn beter bestand tegen spanning dan andere. Breekbare materialen kunnen bijvoorbeeld gemakkelijker barsten bij hoge spanningsconcentraties, terwijl ductiele materialen de belasting gelijkmatiger kunnen absorberen en verdelen. Het kiezen van het juiste materiaal helpt de kans op spanningsgerelateerde defecten te verminderen.

Productieprocessen kunnen spanningsconcentraties verergeren als ze niet zorgvuldig worden uitgevoerd. Bewerkingsfouten zoals ratelmarkeringen, gereedschapsafbuiging of onjuiste gereedschapspaden kunnen kleine defecten of ruwe randen veroorzaken die hotspots voor spanning worden. Daarom zijn nauwkeurige CNC-bewerking en geoptimaliseerde gereedschapspaden zo belangrijk.

Hier zijn enkele praktijkvoorbeelden waar spanningsconcentraties voorkomen in CNC-bewerkte onderdelen:

• spiebanen: Scherpe randen in de sleuf kunnen plaatselijke spanning veroorzaken.
• Afrondingen: Correct gedimensioneerde afrondingen verminderen de spanning, maar te kleine of gemiste afrondingen verergeren deze.
• DradenDe basis van een schroefdraad is een veelvoorkomende spanningsverhoger als deze niet schoon is afgesneden.

Begrijpen wat deze spanningsverhogers veroorzaakt, helpt ons bij het ontwerpen en bewerken van onderdelen die langer meegaan en beter presteren.

Effecten van spanningsconcentraties op de prestaties van onderdelen

Spanningsconcentraties kunnen een serieuze invloed hebben op hoe goed een bewerkt onderdeel na verloop van tijd presteert. Wanneer spanning zich ophoopt rond scherpe hoeken, inkepingen of gaten, ontstaan er zwakke punten die vaak leiden tot materiaalfalen. Dit uit zich meestal als vermoeiingsscheuren, waarbij kleine scheurtjes ontstaan en zich verspreiden onder herhaalde belastingen, waardoor het onderdeel uiteindelijk onverwachts breekt.

Vanwege deze zwakke plekken kan de levensduur van een product veel korter zijn dan verwacht. Onderdelen falen voortijdig, wat resulteert in dure reparaties of vervangingen—en dat kan uw bedrijfsresultaat schaden. Dit is vooral cruciaal in industrieën zoals de lucht- en ruimtevaart en de automobielindustrie, waar veiligheid niet onderhandelbaar is. Een enkel falen veroorzaakt door spanningsconcentraties kan leiden tot gevaarlijke situaties, waardoor het essentieel is om deze spanningsverhogers vanaf het begin te beheersen.

Een lucht- en ruimtevaartcomponent met scherpe interne hoeken ondervond bijvoorbeeld frequente vermoeiingsscheuren tijdens het testen. Door die hoeken opnieuw te ontwerpen met gladde afrondingen en een eindige-elementenanalyseuit te voeren, hebben ingenieurs de spanningsconcentratiefactor aanzienlijk verminderd. Die kleine ontwerpwijziging verbeterde de duurzaamheid en betrouwbaarheid van het onderdeel, waardoor dure storingen in de toekomst werden voorkomen.

Bij HYCNC richten we ons op het identificeren en aanpakken van deze spanningspunten door middel van nauwkeurig ontwerp en bewerking, zodat u problemen kunt vermijden die de prestaties en veiligheid van onderdelen in gevaar brengen.

Hoe spanningsconcentraties in het ontwerp te identificeren

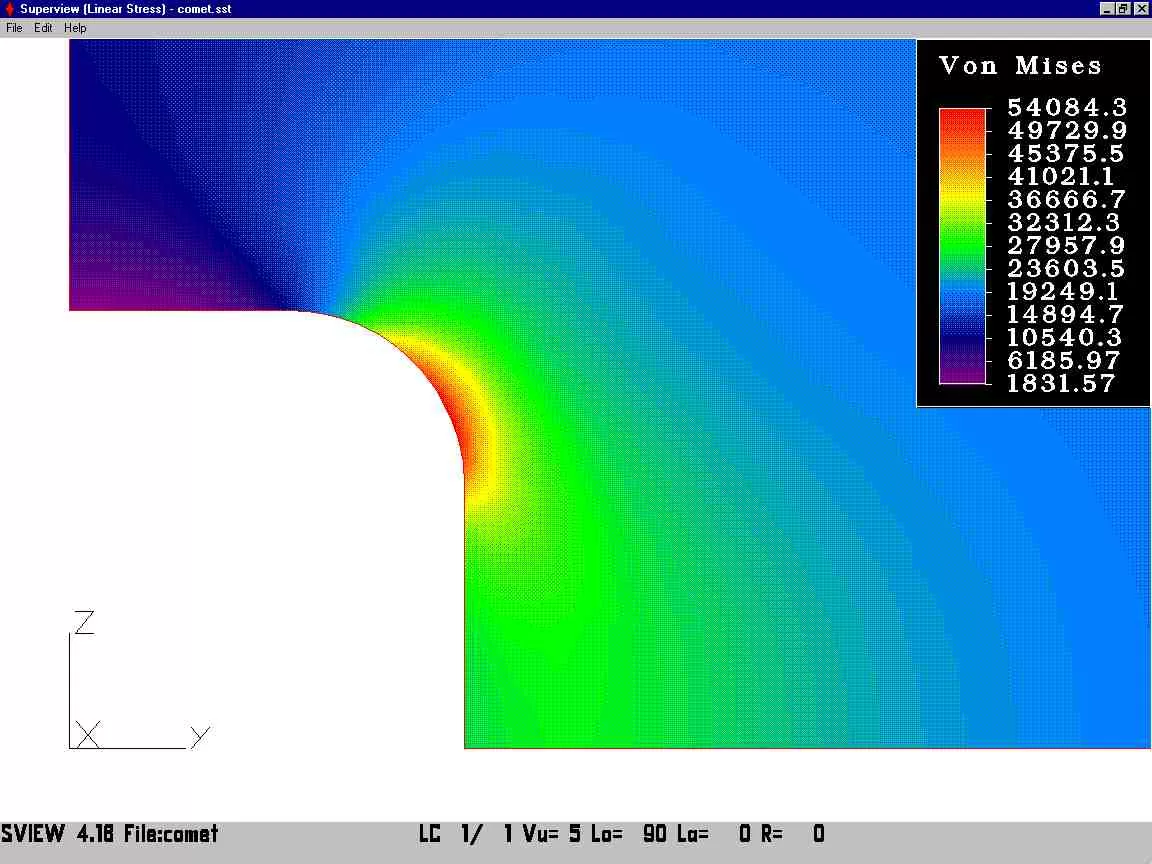

Het vroegtijdig opsporen van spanningsconcentraties is essentieel om het falen van onderdelen te voorkomen. Een van de beste hulpmiddelen die we gebruiken is Eindige-elementenanalyse (FEA). FEA simuleert hoe spanning zich over een onderdeel verspreidt en laat precies zien waar gebieden met hoge spanning of spanningsverhogers ontstaan. Dit helpt ons ontwerpen aan te passen voordat er met de bewerking wordt begonnen.

Naast simulaties vertrouwen we op visuele inspecties en testen om potentiële problemen op te sporen. Niet-destructieve methoden zoals röntgen- en ultrasoononderzoek stellen ons in staat onderdelen te onderzoeken op interne defecten of scheuren zonder ze te beschadigen. Deze stap is cruciaal voor kwaliteitscontrole, vooral in kritieke industrieën zoals de lucht- en ruimtevaart en de automobielindustrie.

Bij HYCNC combineren we geavanceerde FEA-tools met grondige inspectietechnieken om ervoor te zorgen dat elk onderdeel voldoet aan de exacte stress- en duurzaamheidsnormen. Deze gelaagde aanpak zorgt ervoor dat onderdelen er niet alleen goed uitzien, maar ook betrouwbaar presteren onder reële omstandigheden.

Strategieën om spanningsconcentraties in CNC-bewerking te verminderen

Het verminderen van spanningsconcentraties in uw onderdelen begint met slim ontwerp en zorgvuldige bewerking. Dit is hoe wij bij HYCNC het aanpakken om duurzame, betrouwbare componenten te leveren:

Ontwerpoptimalisatie

• Gebruik afrondingen en afgeronde randen om scherpe hoeken en overgangen glad te strijken. Dit helpt de spanning gelijkmatiger te verdelen en voorkomt spanningsverhogers.
• Vermijd abrupte geometrische veranderingen zoals plotselinge afstapjes of strakke inkepingen die zwakke plekken kunnen creëren.
• Optimaliseer de lastverdeling zodat de krachten beter verdeeld zijn over het onderdeel, waardoor gebieden met geconcentreerde spanning worden verminderd.

Materiaalkeuze

• Kies materialen die bekend staan om hogere vermoeiingsweerstand.Bepaalde legeringen en composieten zijn beter bestand tegen herhaalde spanning, waardoor de algehele levensduur van het onderdeel wordt verbeterd.

Precisie Bewerkingstechnieken

• Onze CNC-machines creëren gladde oppervlakken en exacte geometrieën om kleine imperfecties te voorkomen die kunnen uitgroeien tot spanningsconcentratiepunten.
• We besteden speciale aandacht aan optimalisatie van het gereedschapspad om onnodige gereedschapssporen of scherpe randen te vermijden die als spanningsverhogers zouden kunnen fungeren.

Nabehandeling

• Technieken zoals polijsten, warmtebehandeling, of kogelstralen helpen restspanningen in het materiaal te verminderen. Deze stappen versterken het onderdeel en verminderen het risico op vroegtijdig falen.

Door deze strategieën te combineren, zorgt HYCNC ervoor dat uw onderdelen beter bestand zijn tegen spanning en langer meegaan in hun praktijktoepassingen.

Waarom kiezen voor HYCNC voor stressvrij CNC-frezen

Bij HYCNC begrijpen we hoe cruciaal het is om spanningsconcentraties te beheersen voor onderdelen die lang meegaan en betrouwbaar presteren. Met jarenlange ervaring in het vervaardigen van precisiecomponenten voor industrieën zoals de lucht- en ruimtevaart, de automobielindustrie en de medische sector, hebben we de knowhow om de zwaarste uitdagingen aan te gaan.

We gebruiken geavanceerde CNC-machines in combinatie met geavanceerde eindige-elementenanalyse (FEA) tools. Hierdoor kunnen we spanningsverhogers nauwkeurig voorspellen en verminderen voordat de productie zelfs maar begint, waardoor mechanische defecten en vermoeidheidsproblemen worden voorkomen. Onze technologie zorgt voor gladde oppervlakken, nauwkeurige geometrieën en geoptimaliseerde gereedschapspaden die de restspanning in elk onderdeel verlagen.

Kwaliteitsborging heeft de hoogste prioriteit bij HYCNC. We voeren grondige inspecties uit door middel van niet-destructief onderzoek en dimensionale controles om te bevestigen dat uw onderdelen aan de hoogste normen voldoen. Deze toewijding aan detail betekent dat u betrouwbare onderdelen krijgt die klaar zijn voor veeleisende toepassingen.

Als u spanningsconcentraties wilt minimaliseren en de duurzaamheid van uw product wilt vergroten, neem dan contact op met HYCNC. We bekijken graag uw ontwerpen en delen graag hoe onze expertise en technologie uw volgende CNC-bewerkingsproject kunnen verbeteren.

Veelgestelde vragen over spanningsconcentraties

Wat is een spanningsconcentratiefactor Kt

De spanningsconcentratiefactor (Kt) meet hoeveel spanning toeneemt rond een geometrische verandering, zoals een inkeping of een gat. Het laat zien hoeveel hoger de spanning is in vergelijking met de normale spanning op een onderdeel. Het kennen van Kt helpt voorspellen waar onderdelen kunnen falen.

Hoe beïnvloeden spanningsconcentraties de levensduur van vermoeidheid

Spanningsconcentraties creëren zwakke plekken waar scheuren kunnen beginnen. Deze gebieden nemen meer herhaalde spanning op, wat eerder tot vermoeidheidsbreuk leidt. Dit verkort de levensduur van het onderdeel en kan onverwachte storingen veroorzaken.

Kan CNC-bewerking spanningsconcentraties volledig elimineren

Geen enkel bewerkingsproces kan spanningsconcentraties volledig verwijderen, maar goede CNC-bewerking kan ze aanzienlijk verminderen. Nauwkeurig snijden, gladde afwerkingen en de juiste gereedschapspaden helpen spanningsverhogers te verlagen en risico's te minimaliseren.

Hoe zorgt HYCNC voor lage spanningsconcentraties in bewerkte onderdelen

Bij HYCNC gebruiken we geavanceerde CNC-technologie in combinatie met eindige-elementenanalyse (FEA) om onderdelen te ontwerpen en te bewerken met minimale spanningsconcentratie. We optimaliseren gereedschapspaden en passen nabewerkingen toe, zoals polijsten of warmtebehandeling, om restspanningen te verminderen, waardoor sterkere, duurzamere onderdelen worden gegarandeerd.
